US 2002/0163328 А1, 07.11.2002. US 6605939 B1, 12.08.2003. ЕР 1158266 A1, 28.11.2001. RU 2264599 C2, 20.11.2005.
Имя заявителя:
МИКРО-ЭПСИЛОН МЕССТЕХНИК ГМБХ УНД КО. КГ (DE)
Изобретатели:
Медников Владислав (RU)
Патентообладатели:
МИКРО-ЭПСИЛОН МЕССТЕХНИК ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
21.12.2006 DE 102006061845.9
Реферат

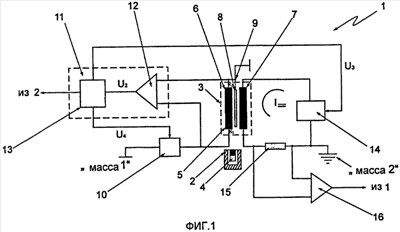

Изобретение относится к способу определения положения и/или изменения положения объекта измерения относительно чувствительного элемента. Сущность изобретения заключается в том, что в способе определения положения и/или изменения положения объекта измерения относительно чувствительного элемента (3) чувствительный элемент (3) предпочтительно представляет собой катушку (6) чувствительного элемента (3), подпитываемую переменным током, при этом посредством магнита (4), приданного объекту (2) измерения, в магнитомягкой пленке (8), магнитная проницаемость которой изменяется под воздействием магнитного поля в зависимости от напряженности магнитного поля и которая находится в области влияния чувствительного элемента (3), вызывается изменение магнитной проницаемости пленки (8) и что изменение магнитной проницаемости пленки (8) определяется по его обратному действию на чувствительный элемент (3), и отсюда определяется положение и/или изменение положения объекта (2) измерения относительно чувствительного элемента (3), причем компенсационная катушка (7), возбуждаемая постоянным током, создает магнитное поле, с помощью которого оказывается воздействие на магнитную проницаемость пленки (8) или части пленки (8). Соответствующим образом выполнено измерительное устройство. Технический результат - повышение точности и упрощение конструкции устройства. 4 н. и 13 з.п. ф-лы, 8 ил.
