ГИРОСКОПИЧЕСКОЕ СЛЕДЯЩЕЕ ЗА ЦЕЛЬЮ УСТРОЙСТВО САМОНАВОДЯЩЕЙСЯ ВРАЩАЮЩЕЙСЯ ВОКРУГ ПРОДОЛЬНОЙ ОСИ РАКЕТЫ

Номер публикации патента: 2397435

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009141626/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F42B015/01   G01C021/18
Аналоги изобретения: БАБИЧЕВ В.И. Основы устройства и функционирования артиллерийских управляемых снарядов, изд. ТулГУ, Тула, 2003, с.115, рис.4.18. RU 2205361 С2, 27.05.2003. RU 2138767 С1, 27.09.1999. US 4606514 А, 19.08.1986.

Имя заявителя: Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели: Гусев Андрей Викторович (RU)
Морозов Владимир Иванович (RU)
Недосекин Игорь Алексеевич (RU)
Минаков Владимир Михайлович (RU)
Патентообладатели: Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)

Реферат

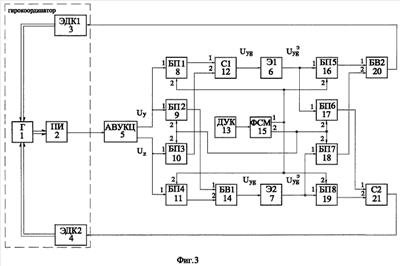

Изобретение относится к области наведения управляемых снарядов. Технический результат - повышение точности наведения снаряда на цель. Устройство содержит трехстепенной астатический гироскоп, последовательно соединенные приемник излучения, оптическая ось которого совпадает с осью собственного вращения ротора гироскопа, и аппаратуру выделения угловых координат цели, первый и второй экстраполяторы нулевого порядка, взаимосвязанные с гироскопом первый и второй электромагнитные двигатели коррекции углового положения оси собственного вращения ротора гироскопа. Устройство также содержит гироскопический датчик угла крена ракеты, формирователь сигналов модуляции, восемь блоков произведения, два сумматора и два блока вычитания. Технический результат достигается введением промежуточной демодуляции и модуляции сигналов управления головкой самонаведения и рулевым приводом частотой вращения снаряда таким образом, чтобы экстраполяция сигналов управления проводилась в канале постоянного тока, т.е. вектор рассогласования предварительно раскладывают на координатные составляющие, запоминают их до прихода следующего импульса подсвета и формируют сигналы управления электромагнитными двигателями коррекции во вращающейся системе координат. 3 ил.
