| УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО ОПРЕДЕЛЕНИЯ КООРДИНАТ И УГЛОВОГО ПОЛОЖЕНИЯ ОБЪЕКТА (ВАРИАНТЫ) |  |
Номер публикации патента: 2166735 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01C021/08 G01R033/00 | | Аналоги изобретения: | RU 21036664 С1, 27.01.1998. RU 2119171 C1, 20.09.1998. RU 2130619 C1, 20.05.1999. RU 2138019 C1, 20.09.1999. US 3983474 А, 28.09.1976. |
| Имя заявителя: | Смирнов Борис Михайлович | | Изобретатели: | Смирнов Б.М. | | Патентообладатели: | Смирнов Борис Михайлович |
Реферат | |

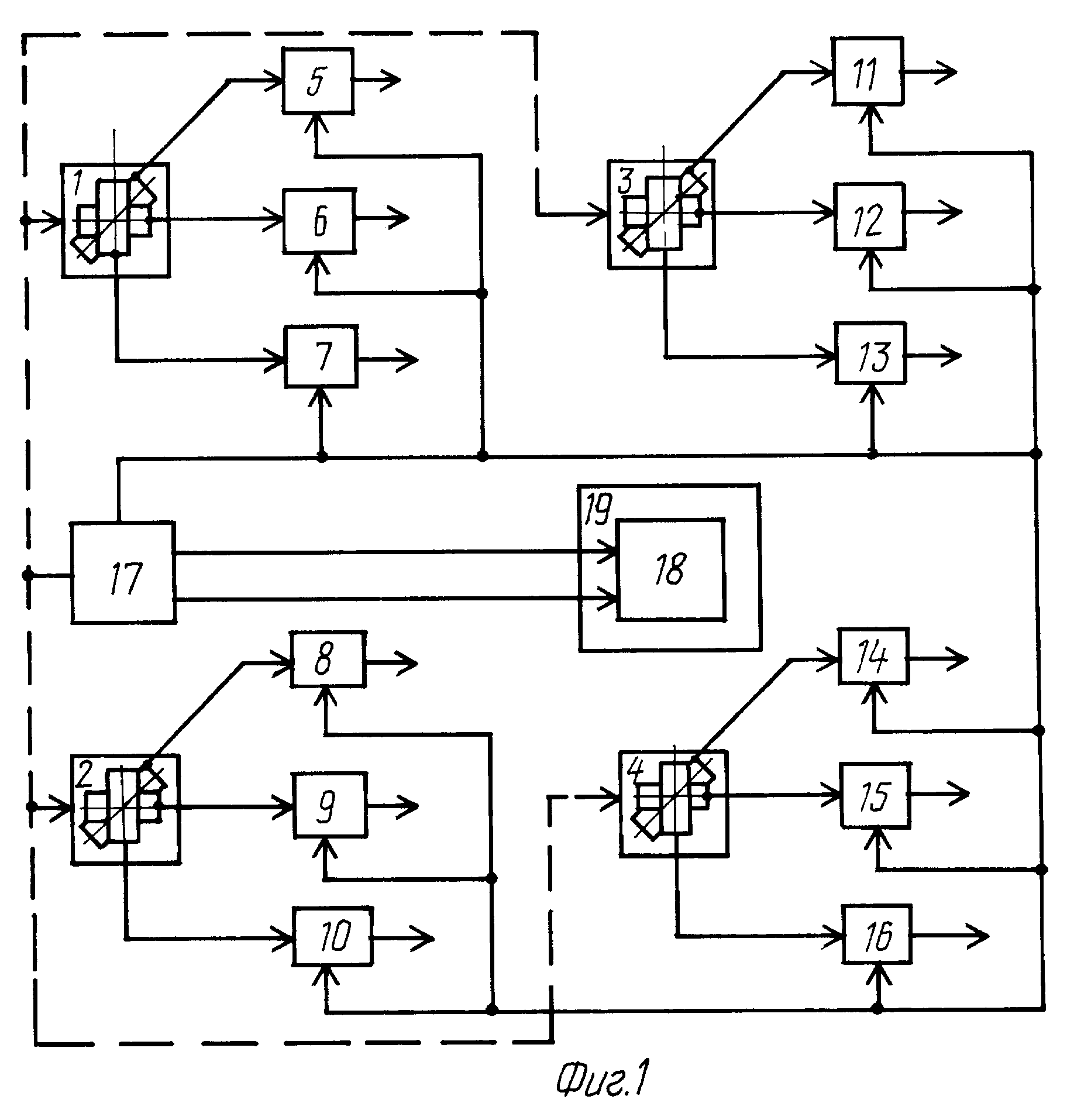

Изобретение может быть использовано для создания средств измерения координат и угловых величин объекта в автоматических системах управления, в геомагнитной навигации, в прецизионном машиностроении и приборостроении и т. д. Устройство по первому варианту содержит источник переменного магнитного поля, расположенный на объекте, четыре трехкомпонентных магниточувствительных датчика, двенадцать усилительно-преобразовательных блоков, первые входы которых подключены соответствующим образом к выходам трехкомпонентных датчиков, и генератор переменных напряжений, первый выход которого подключен к вторым входам усилительно-преобразовательных блоков, а второй и третий выходы - к источнику переменного магнитного поля, при этом все трехкомпонентные магниточувствительные датчики размещены в вершинах тетраэдра. Устройство по второму варианту содержит источник магнитного поля, расположенный на объекте, четыре трехкомпонентных магниточувствительных датчика, двенадцать усилительно-преобразовательных блоков, первые входы которых подключены соответствующим образом к выходам трехкомпонентных датчиков, и генератор переменных напряжений, первый выход которого подключен к вторым входам усилительно-преобразовательных блоков, а второй выход - к входам трехкомпонентных датчиков, при этом все трехкомпонентные магниточувствительные датчики размещены в вершинах тетраэдра. Технический результат заключается в создании более простой конструкции и отсутствии контактной связи между приемными и передающими составными частями устройства. 2 с.п.ф-лы, 2 ил.
|
