ГИРОСКОП (ВАРИАНТЫ)

Номер публикации патента: 2460040

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011109981/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01C019/02
Аналоги изобретения: US 3517562 А, 30.06.1970. SU 431808 A1, 20.08.2005. RU 2308680 C2, 20.10.2007. SU 581432 A, 08.12.1977. RU 2410658 C1, 06.07.2009. JP 1039519 A, 09.02.1989. GB 2025066 A, 16.01.1980.

Имя заявителя: Открытое акционерное общество Арзамасское научно-производственное предприятие "ТЕМП-АВИА" (ОАО АНПП "ТЕМП-АВИА") (RU)
Изобретатели: Макаров Анатолий Михайлович (RU)
Кожин Владимир Витальевич (RU)
Грязнов Евгений Алексеевич (RU)
Уракова Лариса Евгеньевна (RU)
Горбачёв Василий Михайлович (RU)
Патентообладатели: Открытое акционерное общество Арзамасское научно-производственное предприятие "ТЕМП-АВИА" (ОАО АНПП "ТЕМП-АВИА") (RU)

Реферат

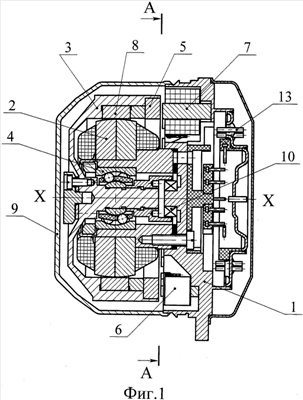

Изобретение относится к приборостроению, в частности к бескарданным гироскопам на сферической шарикоподшипниковой опоре, которые могут использоваться, например, в качестве чувствительных элементов гиростабилизаторов или двухканальных измерителей угловой скорости. Гироскоп по первому варианту содержит корпус 1, внутри которого расположен гиродвигатель, включающий статор 2 с катушками, создающими вращающееся магнитное поле, приводящее во вращение ротор 3 на сферической шарикоподшипниковой опоре 4. В торцевой части ротора 3 в качестве подвижного элемента датчиков угла и датчиков момента жестко закреплено ферритовое кольцо 5 прямоугольного сечения. Датчики 6 угла и датчики 7 момента размещены на корпусе 1 гироскопа напротив ферритового кольца 5. Во втором варианте гироскопа на внутренней поверхности ферритового кольца 5 неподвижно закреплено стальное кольцо прямоугольного сечения. Изобретение позволяет улучшить точностные параметры и расширить диапазон измеряемых угловых скоростей. 2 н.п. ф-лы, 5 ил.
