JP 2001154032 А, 08.06.2001. GB 2299666 A, 09.10.1996. RU 2367908 C1, 20.09.2009. RU 2298819 C2, 10.05.2007. JP 2002022972 A, 23.01.2002.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Саратовский государственный технический университет" (СГТУ) (RU)
Изобретатели:
Пономарев Владимир Григорьевич (RU) Рамзаев Анатолий Павлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Саратовский государственный технический университет" (СГТУ) (RU)
Реферат

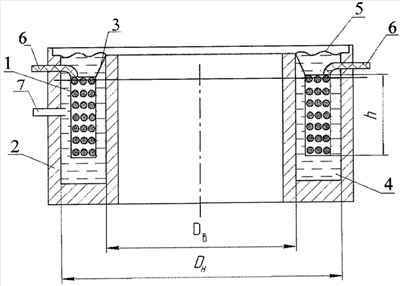

Изобретение относится к измерительной технике, а именно к прецизионным волоконно-оптическим датчикам в системах ориентации подвижных объектов. Катушка волоконно-оптического гироскопа содержит закрытый корпус с заполнителем в виде жидкой среды, в которой помещено оптическое волокно в виде бухты. В качестве жидкой среды использована жидкость с плотностью, значение которой равно взвешенному среднему значению плотности материалов волокна, его оболочки для обеспечения гидростатического подвеса бухты волокна в жидком заполнителе, корпус закрыт компенсирующим устройством, которое выполнено в виде сильфона или мембраны. Бухта волокна закреплена в корпусе посредством упругих элементов, выполненных с возможностью перемещения бухты вдоль оси катушки, а корпус выполнен в виде герметичной кольцевой оболочки. Изобретение позволяет снизить в измерительных контурах напряжения, возникающие при действии вибрации, ударов и возникающие при температурных изменениях, что повышает точность и стабильность волоконно-оптических измерителей угловых скоростей. 2 з.п. ф-лы, 1 ил.
