WO 2008/000310 A1, 03.01.2008. RU 2329466 C1, 20.07.2008. US 4903531 A, 27.02.1990. GB 1529474 A, 18.10.1978.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина) (RU)
Изобретатели:
Грибкова Екатерина Сергеевна (RU) Лукьянов Дмитрий Павлович (RU) Перегудов Александр Николаевич (RU) Шевелько Михаил Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина) (RU)
Реферат

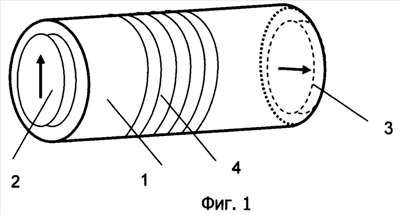

Изобретение относится к области приборостроения, а именно к приборам ориентации, навигации и систем управления подвижными объектами, и предназначено для измерения угловой скорости. Чувствительный элемент гироскопа содержит твердотельный звукопровод 1, выполненный из материала с осью симметрии не ниже третьего порядка, на одном из торцов которого расположен преобразователь, излучающий акустические объемные поперечные волны 2, а на другом - приемный преобразователь 3, угол поляризации между которыми выбирается близким к 90° из условия максимального ослабления сигнала от излучаемой поперечной волны. В распространяющейся в звукопроводе поперечной волне при наличии его вращения на колеблющиеся частицы действует сила Кориолиса, в результате чего появляется вторичная компонента поперечной волны, имеющая ортогональную поляризацию относительно излучаемой, которая регистрируется. Возникающий при этом сигнал пропорционален скорости вращения. Изобретение позволяет упростить конструкцию и снизить влияние технологических погрешностей на стабильность работы устройства, а также повысить чувствительность. 5 з.п. ф-лы, 2 ил.
