УСТАНОВОЧНЫЙ КОМПЛЕКТ ДЛЯ ВИЗИРНОГО ОПТИЧЕСКОГО ПРИБОРА

Номер публикации патента: 2463557

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011127461/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01C015/12
Аналоги изобретения: RU 2138016 C1, 20.09.1999. SU 18304499 A1, 11.02.1991. SU 1534318 A1, 07.01.1990. SU 1520983 A1, 23.08.1990.

Имя заявителя: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели: Горбачев Александр Евгеньевич (RU)
Громов Владимир Вячеславович (RU)
Мосалёв Сергей Михайлович (RU)
Рыбкин Игорь Семенович (RU)
Синицын Денис Игоревич (RU)
Хитров Владимир Анатольевич (RU)
Патентообладатели: Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)

Реферат

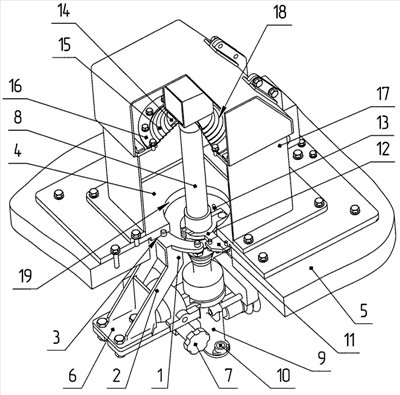

Изобретение относится к военной и специальной технике, в частности к приспособлениям для крепления и установки оптического оборудования. Сущность: установочный комплект для визирного оптического прибора состоит из стойки, выполненной в виде жесткого кронштейна 1, несущая часть 2 которого расположена под углом к плоскости установки 3 на установочной плите 4, размещенной на горизонтальной крыше 5 подвижного объекта. В нижней части кронштейна 1 расположена параллельно плоскости установки 3 площадка 6 для крепления механизма горизонтирования 7 прибора 8, с которым жестко связано гнездо 9 для крепления прибора 8 с круглым уровнем 10. С нижней стороны установочной плиты 4 размещен держатель 11, выполненный в виде откидного двухзвенного хомута 12 с зажимным винтом 13. В верхней части прибора 8 установлена первая манжета 14, имеющая тарельчатую форму, под которой установлена вторая манжета 15, закрепленная в своем основании 16 на защитном кожухе 17 прибора 8 и имеющая наклонную гофрированную рабочую поверхность 18 зигзагообразной формы. Технический результат: обеспечение установки прибора на подвижном объекте и возможности проведения с ним юстировочных и регулировочных работ. 1 ил.
