RU 2282145 С2, 20.08.2006. RU 2206066 C1, 10.06.2003. RU 2269094 С2, 27.01.2006. KZ 19327 A, 15.04.2008. EP 69060 B1, 05.01.1983.
Имя заявителя:
Общество с ограниченной ответственностью "Подземгазпром" (RU)
Изобретатели:
Воронов Геннадий Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Подземгазпром" (RU)
Реферат

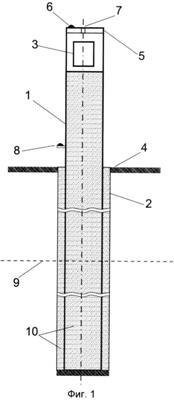

Заявляемое техническое решение относится к области маркшейдерско-геодезических наблюдений и может быть использовано в качестве рабочих пунктов при регистрации смещений земной поверхности в процессе ведения горных работ, например при добыче полезных ископаемых, подземном строительстве, эксплуатации подземных хранилищ углеводородов. Техническим результатом является обеспечение возможности использования грунтового геодезического репера как в сети нивелирования, так и в сети спутниковых наблюдений. Грунтовый геодезический репер содержит закрепленную в скважине и установленную вдоль её оси металлическую трубу с маркой в верхнем конце, верхняя часть металлической трубы размещена над уровнем земной поверхности, снабжена дополнительной маркой и выполнена с проёмом для крепления геодезических приборов. Верхний конец этой трубы перекрыт пластиной с отверстием для принудительного центрирования геодезических приборов. Металлическая труба забетонирована в скважине. Полость этой трубы до нижнего уровня указанного проема заполнена бетонным раствором, а глубина ее закладки определяется уровнем максимального промерзания грунта. При этом исключается закладка отдельных реперов спутниковой сети и сети нивелирования, отпадает необходимость в использовании штативов для ведения спутниковых наблюдений и на одном и том же репере возможно проведение верификации результатов нивелирования и спутниковых наблюдений. 2 ил.
