ЛАЗЕРНЫЙ БИНОКЛЬ - ДАЛЬНОМЕР

Номер публикации патента: 2381445

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008142135/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01C003/08
Аналоги изобретения: RU 2176777 С2, 10.12.2001. RU 60708 U1, 27.01.2007. RU 2324896 С2, 20.05.2008. RU 22386 U1, 27.03.2002. US 2004046953 A1, 11.03.2004.

Имя заявителя: Вильнер Валерий Григорьевич (RU),
Волобуев Владимир Георгиевич (RU),
Казаков Александр Аполлонович (RU),
Подставкин Сергей Александрович (RU),
Рябокуль Борис Кириллович (RU)
Изобретатели: Вильнер Валерий Григорьевич (RU)
Волобуев Владимир Георгиевич (RU)
Казаков Александр Аполлонович (RU)
Подставкин Сергей Александрович (RU)
Рябокуль Борис Кириллович (RU)
Патентообладатели: Вильнер Валерий Григорьевич (RU)
Волобуев Владимир Георгиевич (RU)
Казаков Александр Аполлонович (RU)
Подставкин Сергей Александрович (RU)
Рябокуль Борис Кириллович (RU)

Реферат

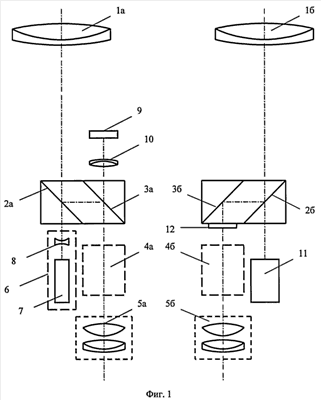

Изобретение относится к лазерной технике, а именно к аппаратуре лазерной дальнометрии. Техническим результатом изобретения является повышение дальности действия лазерного бинокля-дальномера при одновременном сокращении его габаритов. Лазерный бинокль-дальномер содержит канал излучателя, включающий лазерный излучатель с передающим объективом, приемный канал, включающий фотоприемное устройство с приемным объективом, дисплей для отображения результатов измерений и данных о состоянии устройства, по крайней мере один спектроделительный элемент и бинокулярный визир, состоящий из двух визирных каналов в виде параллельных зрительных трубок, каждая из которых включает объектив, оборачивающую систему и окуляр. Причем объектив одного из визирных каналов является объективом приемного канала, а один из окуляров имеет сетку с прицельной маркой. В каждый визирный канал между объективом и оборачивающей системой введены два параллельных наклонных зеркала. Первое наклонное зеркало в каждом визирном канале представляет собой спектроделительный элемент, отражающий видимое излучение в направлении второго наклонного зеркала и пропускающий излучение с длиной волны лазерного излучателя. Второе наклонное зеркало смещено относительно первого в горизонтальном направлении и отражает видимое излучение в сторону окуляра. Причем объектив второго визирного канала является объективом канала излучателя. Второе наклонное зеркало представляет собой спектроделительный элемент, пропускающий излучение с длиной волны излучающих элементов дисплея. Оба наклонных зеркала нанесены на плоскопараллельные пластинки или на рабочие грани ромбической призмы. Первое наклонное зеркало нанесено на плоскопараллельную пластинку, а второе наклонное зеркало - на гипотенузную грань спектроделительного кубика. В качестве оборачивающей системы использована линзовая оборачивающая система. Может быть введен второй дисплей, например, для формирования подвижной прицельной марки, связанный с вторым визирным каналом. Дисплей расположен в поле зрения окуляра за вторым наклонным зеркалом. Может быть введен электронно-оптический преобразователь, фотокатод которого совмещен с фокальной плоскостью объектива, а экран - с фокальной плоскостью окуляра. Лазерный излучатель состоит из лазера и отрицательной линзы. Лазер размещен так, что его оптическая ось ориентирована в направлении, обратном объективу, а между лазером и отрицательной линзой введен обратный отражатель. Перед фотоприемным устройством введен оптический компонент, совместно с приемным объективом образующий телеобъектив. Могут быть введены две встречно ориентированные отражающие поверхности. Между отражающими поверхностями введен объектив. Между вторым наклонным зеркалом и дисплеем введен дефлектор. 14 з.п. ф-лы, 4 ил.
