RU 2095755 C1, 10.11.1997. RU 2032144 С1, 27.03.1995. RU 94023742 А1, 20.12.1995. RU 2077701 С1, 20.04.1997. SU 1408206 А1, 07.07.1988. WO 2004015368 А1, 19.02.2004. WO 2005119171 А1, 15.12.2005.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Изобретатели:
Коротаев Валерий Викторович (RU) Тимофеев Александр Николаевич (RU) Горбачёв Алексей Александрович (RU) Пантюшин Антон Валерьевич (RU) Алеев Алексей Муратович (RU) Кулешова Екатерина Николаевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный университет информационных технологий, механики и оптики" (RU)
Реферат

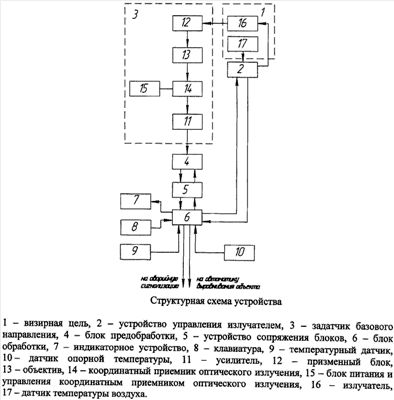

Изобретение относится к контрольно-измерительной технике. Сущность: устройство состоит из задатчика базового направления (ЗБН), визирных целей (ВЦ), устройств управления излучателем (УУИ), блока предобработки (БПрО), устройства сопряжения блоков (УСБ) и блока обработки (БО), первые входы и выходы которого подключены к УУИ. Ко второму выходу - индикаторное устройство, ко второму, третьему и четвертому входам - клавиатура, температурный датчик и закрепленный на корпусе ЗБН датчик опорной температуры соответственно. Пятый вход БО соединен с усилителем ЗБН через подключенные последовательно БПрО и УСБ, а третий выход БО соединен через УСБ со вторым входом БПрО. ЗБН содержит расположенные последовательно блок питания и управления (БПиУ), координатный приемник оптического изображения (КПОИ), выполненный в виде матричного фоточувствительного прибора с зарядовой связью, выход которого соединен с усилителем, объектив, оптически сопряженный через призменный блок с размещаемыми в контролируемых точках объекта в пределах поля зрения объектива в соответствующих оптических каналах, образованных этим призменным блоком, визирными целями. Каждая ВЦ размещается по периметру объекта, причем количество ВЦ не менее количества точек, определяющих геометрическую форму объекта, и содержит излучатель, подключенный к первому выходу соответствующего УУИ, и датчик температуры воздуха, выход которого подключен ко второму входу соответствующего УУИ. Частные случаи исполнения устройства характеризуются тем, что каждый из излучателей выполнен в виде полупроводникового излучающего диода; блок обработки, клавиатура и индикаторное устройство объединены в блок, выполненный в виде переносной электронной вычислительной машины; объектив, КПОИ, БПиУ и усилитель объединены в блок, выполненный в виде телевизионной камеры. Техническим результатом является обеспечение возможности контролировать профиль деформации протяженного объекта, максимальный угол скручивания конструкции, а также повышение точности измерений при сохранении быстродействия системы. 3 з.п. ф-лы, 1 ил.
