Государственное образовательное учреждение высшего профессионального образования Новосибирское высшее военное командное училище (военный институт) Министерства обороны Российской Федерации (RU)
Изобретатели:
Зверев Юрий Васильевич (RU) Котляр Петр Ефимович (RU) Мишнев Виктор Иванович (RU) Назаренко Сергей Ильич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Новосибирское высшее военное командное училище (военный институт) Министерства обороны Российской Федерации (RU)
Реферат

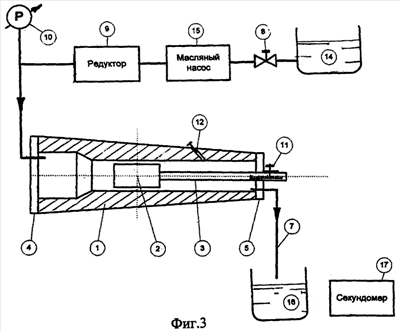

Изобретение относится к измерительной технике и может быть использовано для измерения износа гладких или нарезных стволов. В нужное сечение канала ствола 1 устанавливают измерительный цилиндр 2 с известными геометрическими размерами, создают в казенной части ствола избыточное давление измерительной жидкости или газа и измеряют расход среды, вытекающей через кольцевой зазор из дульной части ствола. Устройство для реализации способа на основе гидродинамических измерений содержит измерительный цилиндр 2 с установочной штангой 3, герметизирующий фланец 4 для подвода масла к казенной части ствола, заглушки для эжекторных отверстий 12, редуктор 9 для регулирования давления и манометр 10 для его измерения, масляный насос 15, резервуар 14 с маслом, выходной дульный фланец 5 с отверстиями для выпуска масла и фиксатором 11 установочной штанги 3, мерный сосуд 16 и секундомер 17 для измерения времени наполнения мерника. В варианте устройства на основе аэродинамических измерений содержатся компрессор или баллон со сжатым воздухом и ротаметр для измерения расхода воздуха. Изобретение повышает точность измерений, увеличивает долговечность измерительного оборудования при уменьшении его стоимости. 3 н.п. ф-лы, 3 ил.
