| УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МИКРОГЕОМЕТРИИ ПОВЕРХНОСТИ |  |
Номер публикации патента: 2172471 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01B013/22 G01B005/28 | | Аналоги изобретения: | SU 1444616 A1, 15.12.1988. SU 168465 A1, 08.03.1965. GB 694600, 22.07.1953. SU 1302136 A1, 07.04.1987. |
| Имя заявителя: | Тольяттинский политехнический институт | | Изобретатели: | Московчук Б.Ф.
Решетов А.Г.
Игошин О.Н.
Бабошин Е.М. | | Патентообладатели: | Тольяттинский политехнический институт |
Реферат | |

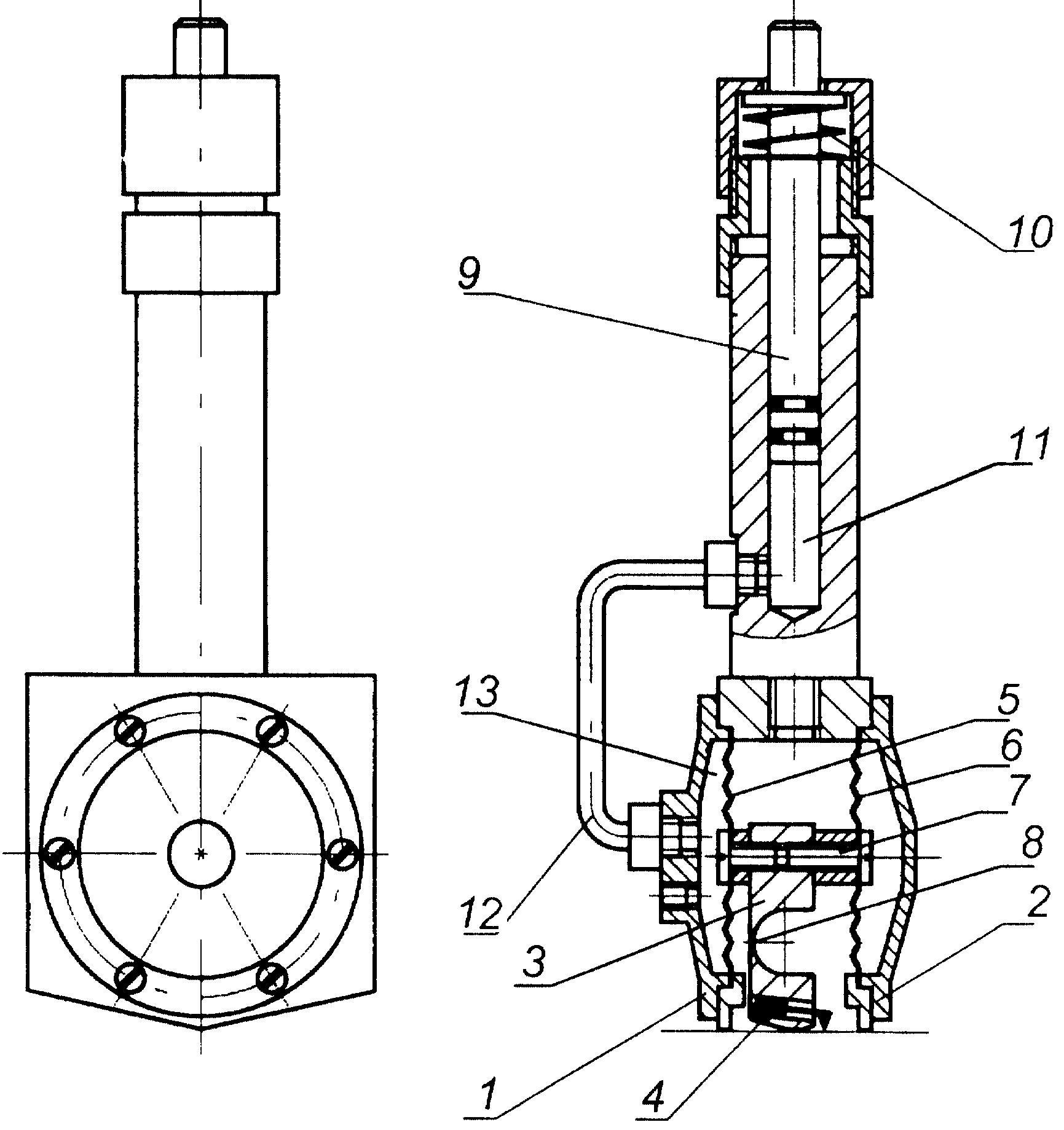

Изобретение относится к измерительной технике и предназначено для измерения шероховатости поверхности в заводских условиях эксплуатации. Устройство содержит корпус 1 с базовыми опорами 2, направляющие для перемещения каретки 3, выполненные в виде двух упругих профилированных мембран 5 и 6, соединенных по периферии с корпусом 1. Геометрические центры мембран 5 и 6 соединены между собой осью 7, на оси механически закреплена каретка 3, связанная через упругий шарнир 8 с датчиком линейных перемещений 4. Регулятор скорости перемещения каретки выполнен в виде гидропитающего механизма. Гидропитающий механизм содержит поршень, соединенный с пружинным приводом 10, и гидроцилиндр. Гидроцилиндр сообщается посредством канала 12 с полостью 13, образованной корпусом устройства и одной из мембран. Технический результат - уменьшение массогабаритных параметров и повышение надежности. 1 ил.
|
