ИВАНОВ В.П. и др. Юстировка двухзеркальных центрированных оптических систем с использованием синтезированных голограммных оптических элементов. - Оптический журнал, 2010, т.77, 6, с.14-18. RU 2375676 С2, 10.12.2009. RU 2084941 C1, 20.07.1997. US 5282016 A, 25.01.1994. US 2005098707 A1, 12.05.2005.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Государственный институт прикладной оптики" (ОАО "НПО "ГИПО") (RU)
Изобретатели:
Балоев Виллен Арнольдович (RU) Иванов Владимир Петрович (RU) Ларионов Николай Петрович (RU) Лукин Анатолий Васильевич (RU) Мельников Андрей Николаевич (RU) Скочилов Александр Фридрихович (RU) Ураскин Андрей Михайлович (RU) Чугунов Юрий Петрович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Государственный институт прикладной оптики" (ОАО "НПО "ГИПО") (RU)
Реферат

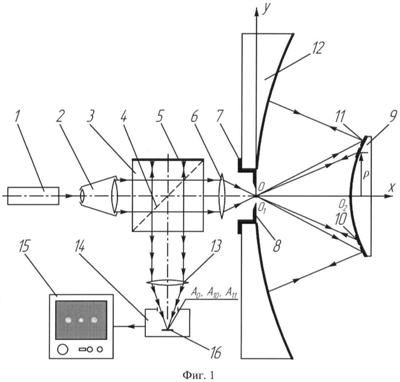

Изобретение относится к контрольно-измерительной технике и направлено на повышение надежности и оперативности контроля юстировки двухзеркальных центрированных оптических систем при их сборке и юстировке, а также в штатном режиме, в процессе их эксплуатации в условиях обсерваторий, что обеспечивается за счет того, что устройство содержит монохроматический источник света, коллиматор и светоделитель для формирования опорной и рабочей ветвей. В рабочей ветви установлены фокусирующий объектив, две осевые отражательные котировочные синтезированные голограммы, выполненные на отражающей поверхности вторичного зеркала, преимущественно в его краевой зоне, соосно с его оптической осью. Апертуры голограмм могут быть выполнены в виде круговых колец либо как пары диаметрально противоположных частей соответствующих круговых колец, развернутые друг относительно друга под определенным углом. В центральном отверстии главного зеркала установлена диафрагма с отверстием, центр которого совмещен с вершиной отражающей поверхности этого зеркала и фокусом фокусирующего объектива. В опорной ветви установлено плоское опорное зеркало перпендикулярно к световым лучам, распространяющимся от светоделителя, который может быть выполнен в виде призмы-куба, поверхность грани которого с нанесенным на нее отражающим покрытием со стороны опорной ветви является плоским опорным зеркалом. В регистрирующей части установлены второй фокусирующий объектив, позиционно чувствительное фотоприемное устройство с выходом на блок отображения и обработки информации. Технический результат заключается в повышении надежности и оперативности юстировки двухзеркальных центрированных оптических систем за счет создания с высокой точностью единого оптического элемента, не расстраиваемого во времени, при этом обеспечивается уменьшение числа элементов и сокращение числа контролируемых отрезков до одного. 4 з.п. ф-лы, 7 ил.
