ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ НЕПРЯМОЛИНЕЙНОСТИ

Номер публикации патента: 2457434

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010128010/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01B011/30
Аналоги изобретения: Вагнер Е.Г. Контроль объектов машиностроения по кольцевой структуре лазерного луча // Измерительная техника. - 1981, 4, с.16-18. RU 2094756 C1, 27.10.1997. RU 2196300 C1, 10.01.2003. JP 5034129 A, 09.02.1993. JP 3078609 A, 03.04.1991. SU 1165882 A1, 07.07.1985.

Имя заявителя: Федеральное Государственное унитарное предприятие "Научно-производственная корпорация "Государственный оптический институт имени С.И. Вавилова" (RU)
Изобретатели: Пинаев Леонид Владимирович (RU)
Леонтьева Галина Васильевна (RU)
Бутенко Лев Николаевич (RU)
Серегин Аркадий Георгиевич (RU)
Патентообладатели: Федеральное Государственное унитарное предприятие "Научно-производственная корпорация "Государственный оптический институт имени С.И. Вавилова" (RU)

Реферат

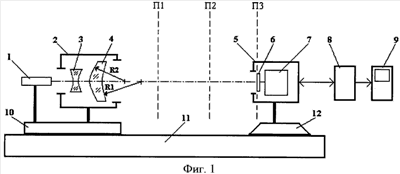

Измеритель может быть использован для контроля формы и взаимного расположения поверхностей крупногабаритных изделий и объектов на расстояниях до 100 метров и более. Измеритель содержит лазер, оптическую систему, создающую стабильное базовое направление путем образования кольцевой структуры лазерного луча, и измерительный блок с позиционно-чувствительным фотоприемником, подключенным к вычислительному блоку. Оптическая система состоит из отрицательной линзы и аксикона с двумя сферическими поверхностями с радиусами R1 и R2, при этом . В качестве фотоприемника установлена цифровая телекамера с возможностью регулирования коэффициента преобразования оптических сигналов в электрические. Вычислительный блок принимает сигналы выделенного кадра и измеряет координаты точки изображения с максимальной яркостью. Определяется наибольшая величина видеосигнала и, если она меньше максимального допустимого или больше заданного, то производится многократное измерение с последующим усреднением и пересчетом результатов в смещение относительно реальной системы координат, связанной с исследуемым объектом. В противном случае производится корректировка коэффициента преобразования телекамеры до значения, при котором максимальный сигнал телекамеры был бы меньше максимально допустимого и больше заданного. Технический результат - упрощение конструкции и повышение точности измерений непрямолинейности на расстояниях до 100 метров и более. 4 ил.
