ЕФРЕМОВ А.А. и др. Сборка оптических приборов. - М.: Высшая школа, 1978, с.146-149. RU 2082138 C1, 20.06.1997. SU 1755086 A1, 15.08.1992. SU 1381356 A1, 15.03.1988. JP 59037438 A, 29.02.1984.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Андреев Владимир Николаевич (RU) Погорельский Семён Львович (RU) Лазарев Михаил Юрьевич (RU) Золотухин Анатолий Владимирович (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

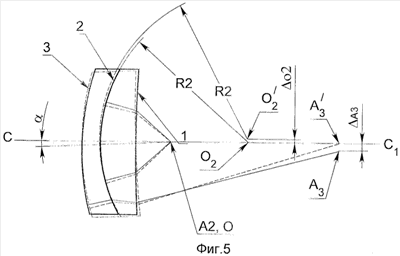

Способ центрирования линзы при помощи центрировочного патрона со сдвиговой и поворотной частями, закрепленного в шпинделе токарного станка, и трубки Забелина, установленной в задней бабке станка, включает последовательное центрирование каждой из поверхностей линзы относительно оси вращения шпинделя. При центрировке многокомпонентной линзы, исходя из конструктивных или технологических соображений, выбирают одну из поверхностей линзы, устанавливают линзу так, чтобы за счет выбора длины технологической части оправы или с использованием дистанционных втулок автоколлимационная точка выбранной поверхности лежала в одной плоскости с центром кривизны поворотной части центрировочного патрона, лежащим на оси вращения шпинделя. Совмещают автоколлимационную точку выбранной поверхности с центром кривизны поворотной части центрировочного патрона перемещением сдвиговой части патрона. Совмещают с осью вращения шпинделя автоколлимационную точку другой поверхности линзы перемещением поворотной части патрона при сохранении неизменного положения автоколлимационной точки выбранной поверхности линзы, ранее совмещенной с центром кривизны поворотной части патрона. Технический результат - повышение производительности центрирования линз и снятие ограничений, накладываемых на выбор центрировочных поверхностей. 5 ил.
