JP 63206602 А, 25.08.1988. US 4375921 A, 08.03.1983. SU 1486776 A1, 15.06.1989. RU 2242712 С1, 20.12.2004. JP 10047926 А, 20.02.1998.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Уральский государственный университет им. А.М. Горького" (RU)
Изобретатели:
Шлычков Владимир Иванович (RU) Кислицын Александр Устинович (RU) Тоцкий Иван Тимофеевич (RU) Мулахметов Ильгис Даудович (RU) Сергеев Игорь Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Уральский государственный университет им. А.М. Горького" (RU)
Реферат

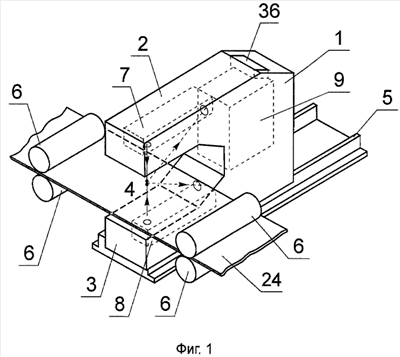

Изобретение относится к измерительной технике и может быть использовано для измерения по методу оптической триангуляции геометрических размеров, в частности толщины стенки труб в трубосварочном производстве. Способ измерения толщины заключается в том, что пучки излучения направляют с двух сторон перпендикулярно плоскости перемещения контролируемого изделия. Предварительно, в режиме калибрования устройства для измерения толщины, задают диапазон измерений толщины, измеряя координаты световых пятен, соответствующих эталонам максимального и минимального значения измеряемой толщины. Затем, в режиме измерения толщины, измеряют координаты световых пятен, проводя интегральную оценку расположения и размеров световых пятен на каждом фотоприемнике. Источники излучения, фотоприемники и оптические системы жестко зафиксированы на общем основании. Привод выполнен с возможностью непрерывного перемещения контролируемого изделия. Блок обработки и управления содержит синхрогенератор, задатчик режимов с возможностью выбора режима измерения толщины или режима калибрования устройства для измерения толщины, вычислитель результатов измерений, блок интегральной оценки расположения и размеров световых пятен на фотоприемниках, табло отображения результатов измерений. Технический результат - повышение точности измерения толщины при наличии дестабилизирующих факторов производственного процесса и обеспечение возможности измерять толщину контролируемых изделий без замедления производственного процесса. 2 н. и 2 з.п. ф-лы, 9 ил.
