RU 2258903 С2, 20.08.2005. RU 214354 C1, 10.03.2000. SU 847017 А, 15.07.1981. US 6134006 А, 17.10.2000. ЕР 0316093 А2, 17.05.1989. SU 1696857 A1, 07.12.1991. JP 4265814 A, 22.09.1992.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Изобретатели:
Матюнин Сергей Александрович (RU) Степанов Максим Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный аэрокосмический университет имени академика С.П. Королева (RU)
Реферат

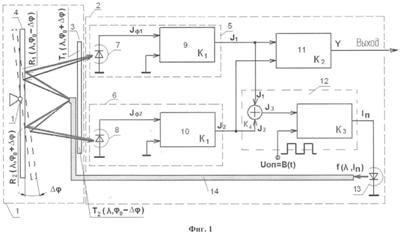

Изобретение относится к измерительной технике, а именно к средствам измерения угловых перемещений, и может быть использовано для измерения угловых перемещений бесконтактным методом. Сущность способа измерения заключается в том, что преобразуют угловое перемещение подвижного объекта в изменение взаимного перекрытия спектров пропускания элементов оптической системы при их освещении источником света, а изменение степени перекрытия спектров пропускания преобразуется фотоприемником в соответствующее изменение электрического сигнала. При этом оптическая система состоит из последовательно расположенных неподвижного пропускающего и подвижного отражающего узкополосных фильтров, последний из которых жестко соединен с подвижным объектом. Оптический сигнал, прошедший пропускающий и отражающий фильтры регистрируется фотоприемником. Устройство для измерения углового перемещения объекта содержит источник света, неподвижный пропускающий и подвижный отражающий фильтры, и регистрирующий блок, состоящий из двух фотоприемников, связанных с усилителями сигналов фотоприемников. Также регистрирующий блок включает в себя дифференциальный и суммирующий усилители, входы которых подключены к выходам усилителей сигналов фотоприемников, причем на следящий вход суммирующего усилителя подается опорное напряжение, а выход суммирующего усилителя подключен к источнику света. Выход дифференциального усилителя является выходом устройства измерения. Технический результат - уменьшение чувствительности результата измерения углового перемещения подвижного объекта к загрязнению и деградации характеристик оптических элементов. 2 н.п. ф-лы, 3 ил.
