ДЕФЕКТОСКОП

Номер публикации патента: 2375702

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008109591/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01N021/88   G01B011/30
Аналоги изобретения: RU 96100675 A, 10.04.1998. SU 282722 A, 28.09.1970. JP 62194446 A, 26.08.1987. SU 98163 A, 24.05.1951. JP 60031046 A, 16.02.1985. JP 54089793 A, 17.07.1979.

Имя заявителя: Копылов Геннадий Алексеевич (RU),
Ковалев Вячеслав Данилович (RU),
Бондарев Валерий Георгиевич (RU),
Резуненко Вера Федоровна (RU)
Изобретатели: Копылов Геннадий Алексеевич (RU)
Ковалев Вячеслав Данилович (RU)
Бондарев Валерий Георгиевич (RU)
Резуненко Вера Федоровна (RU)
Патентообладатели: Копылов Геннадий Алексеевич (RU)
Ковалев Вячеслав Данилович (RU)
Бондарев Валерий Георгиевич (RU)
Резуненко Вера Федоровна (RU)

Реферат

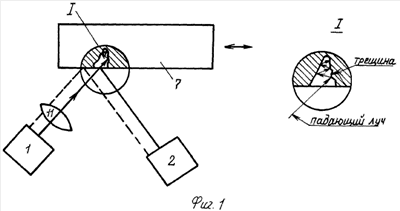

Изобретение относится к способу обнаружения поверхностных дефектов деталей в виде несплошности материала. Дефектоскоп содержит излучатель электромагнитных волн и фотоприемник отраженного сигнала. В качестве излучателя электромагнитных волн используется лазер, имеющий видимый диапазон электромагнитных волн со слабой интенсивностью. В качестве фотоприемника отраженного от поверхности контролируемой детали сигнала используется фотодиод. Дефектоскоп также содержит усилитель этого сигнала, компаратор, формирующий сигнал «дефект» в виде короткого одиночного импульса, когда падающий от лазера луч падает на дефект на поверхности контролируемой детали, ждущий мультивибратор, преобразующий короткий одиночный импульс в импульс значительной длительности, достаточной для восприятия органами зрения и слуха оператора, световой индикатор, включающийся от сигнала «дефект», и устройство для перемещения контролируемой детали. Причем сформированный в фотоприемнике отраженным от поверхности контролируемой детали излучением сигнал поступает в усилитель, а с усилителя в компаратор. Затем с компаратора на ждущий мультивибратор, с него на световой индикатор и одновременно на звуковой генератор, далее на звуковой преобразователь. При этом контролируемая деталь приводится в движение устройством для перемещения таким образом, чтобы фокус падающего от лазера луча оставался на поверхности контролируемой детали. Технический результат - расширение области применения эксплуатационных возможностей устройства. 3 ил.
