Михельсон Н.Н. Взаимная выверка зеркал в двухзеркальных телескопах. Оптический журнал, 1996, 3, с.66-68. US 5282016 А, 25.01.1994. US 5274479 А, 28.12.1993. US 7079259 B1, 18.07.2006. SU 871128 A1, 07.10.1981.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное объединение "Государственный институт прикладной оптики" (ФГУП "НПО ГИПО") (RU)
Изобретатели:
Иванов Владимир Петрович (RU) Ларионов Николай Петрович (RU) Лукин Анатолий Васильевич (RU) Нюшкин Александр Алексеевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное объединение "Государственный институт прикладной оптики" (ФГУП "НПО ГИПО") (RU)
Реферат

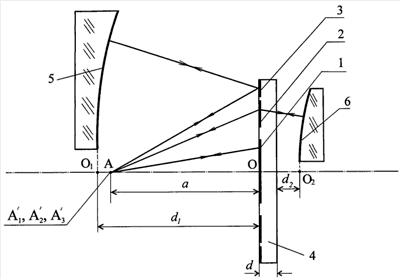

Способ включает формирование автоколлимационных изображений монохроматического точечного источника света, расположенного на оптической оси системы, посредством трех вспомогательных осевых синтезированных голограмм, выполненных соосно на общей подложке и расположенных между зеркальными элементами юстируемой системы. Источник света установлен перед подложкой с голограммами со стороны первого зеркального элемента. Первая голограмма является отражательной и формирует автоколлимационное изображение источника света. Вторая голограмма - пропускающая и формирует автоколлимационное изображение источника света совместно со вторым зеркальным элементом. Третья голограмма - отражательная и формирует автоколлимационное изображение источника света совместно с первым зеркальным элементом. Распределение радиусов границ кольцевых зон в структурах этих голограмм определяется условиями, указанными в формуле изобретения. Технический результат - повышение надежности и точности юстировки двухзеркальных центрированных оптических систем и расширение их диапазона за счет надежности и точности совмещения осей симметрии зеркальных поверхностей как второго, так и более высоких порядков, в том числе и внеосевых зеркал, а также высокой точности установки воздушного промежутка между вершинами зеркальных поверхностей. 1 ил.
