Реферат

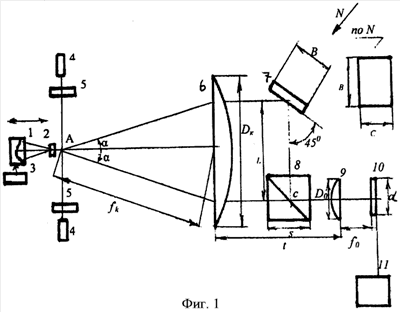

Использование: для бесконтактного контроля профиля изделий сложной формы. Сущность заключается в том, что лазерный профилометр содержит механизмы крепления и продольного перемещения лопатки, лазерные источники щелевой подсветки лопатки, расположенные симметрично относительно лопатки с ее противоположных сторон и формирующие плоские световые пучки в плоскости, перпендикулярной продольной оси лопатки, телекамеру и компьютер для вычисления параметров контролируемого сечения, при этом он дополнительно содержит коллиматорный объектив, ось которого совпадает с продольной осью лопатки и параллельна оптической оси объектива телекамеры, а передний его фокус совпадает с точкой пересечения продольной оси лопатки с плоскостью распространения лазерных источников щелевой подсветки лопатки, между коллиматорным объективом и объективом телекамеры расположена перископическая система, состоящая из зеркала и светоделителя, отражающие поверхности которых параллельны друг другу и расположены в плоскостях, перпендикулярных плоскости, образованной оптической осью коллиматорного объектива и осями лазерных источников щелевой подсветки лопатки, и установлены под углом 45° к оси коллиматорного объектива симметрично относительно этой оси, центры зеркала и светоделителя расположены на оси, перпендикулярной оси объектива телекамеры, параллельно осям лазерных источников щелевой подсветки и проходящей через точку пересечения оси объектива телекамеры с центром светоделителя. Технический результат - повышение метрологических характеристик. 3 ил.
