RU 2221988 С1, 20.01.2004. RU 2125708 С1, 27.01.1999. SU 1827523 А1, 15.07.1993. DE 19521531 А1, 14.12.1995. JP 2000249572 А, 14.09.2000. ЕР 126846 А, 05.12.1984.
Имя заявителя:
Федеральное государственное бюджетное учреждение науки Институт механики сплошных сред Уральского отделения Российской академии наук (ИМСС УрО РАН) (RU)
Изобретатели:
Бузмакова Светлана Владимировна (RU) Судаков Андрей Иванович (RU) Шакиров Нагим Вагизович (RU) Шардаков Игорь Николаевич (RU) Денисов Денис Рамирович (RU)
Патентообладатели:
Федеральное государственное бюджетное учреждение науки Институт механики сплошных сред Уральского отделения Российской академии наук (ИМСС УрО РАН) (RU)
Реферат

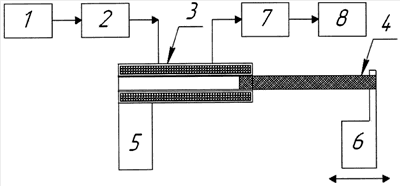

Изобретение относится к измерительной технике и может быть использовано для определения взаимных перемещений различных объектов, в том числе отдельных участков деформируемых тел. Сущность: индуктивный датчик содержит индукционную катушку, ферромагнитный сердечник, генератор прямоугольных импульсов, генератор стабильного тока, амплитудный детектор, устройство индикации. Генератор прямоугольных импульсов является задающим элементом амплитуды и рабочей частоты датчика. Он обеспечивает работу генератора стабильного тока, необходимого для поддержания неизменного (фиксированного) ударного тока, поступающего на индукционную катушку. Стабильный ударный ток обеспечивает накачку энергией индукционную катушку во время активной фазы генератора тока. ЭДС индукции в виде импульсов поступает на амплитудный детектор, который их интегрирует и обеспечивает получение на выходе однополярного напряжения с амплитудой, пропорциональной величине ЭДС в текущий момент времени. Величина ЭДС прямо пропорциональна индуктивности катушки, которая определяется относительным положением ферромагнитного сердечника и катушки. Технический результат: улучшение чувствительности, помехозащищенности, термостабильности, увеличение базы измерения, возможность подключения выхода датчика к широкому классу регистрирующих приборов, расширение функциональных возможностей. 1 ил.
