SU 1298521 A1, 23.03.1987. SU 1404806 A1, 23.06.1988. RU 2172469 C2, 20.08.2001. RU 2397439 C1, 20.08.2010. RU 2132041 C1, 20.06.1999.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Дьяков Иван Федорович (RU) Моисеев Юрий Васильевич (CY)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

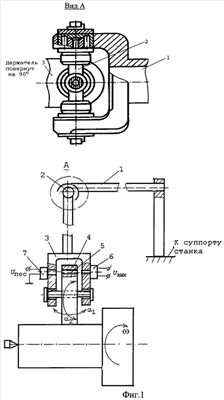

Изобретение относится к измерительной технике и может быть использовано в машиностроении для активного контроля цилиндрических поверхностей в процессе механической обработки цилиндрических поверхностей. Сущность: устройство содержит подпружиненный измерительный ролик со счетчиком частоты вращения подпружиненного измерительного ролика, соединенный с основным держателем посредством крестовины. Выход счетчика соединен с входами первого элемента «НЕ» и одновибратора и первым входом второго элемента «И». Выход датчика корректировки угла поворота подпружиненного измерительного ролика соединен со вторым входом первого элемента «И», выход которого соединен со счетным входом двоичного счетчика, выход которого соединен с входом буферного регистра памяти, выход которого соединен с адресным входом табличного вычислителя, выход которого соединен с входом цифрового индикатора. Выход первого элемента «НЕ» соединен с первым входом первого элемента «И». Выход одновибратора соединен с входом второго элемента «НЕ» и с входом разрешения записи буферного регистра памяти. Выход второго элемента «НЕ» соединен со вторым входом второго элемента «И», выход которого соединен с входом установки в нуль двоичного счетчика. Технический результат - повышение надежности устройства и точности контроля цилиндрических поверхностей в процессе обработки. 3 ил.
