ПРОФИЛОМЕТР ДЛЯ КОНТРОЛЯ МИКРОГЕОМЕТРИИ КОЛЛЕКТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН

Номер публикации патента: 2422767

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010114379/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01B007/34
Аналоги изобретения: SU 1397714 A1, 23.05.1988. SU 1163136 A, 23.06.1985. SU 213954 A, 20.03.1968. US 5442953 A, 22.05.1995.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели: Упадышев Дмитрий Петрович (RU)
Боровиков Юрий Сергеевич (RU)
Васильев Алексей Сергеевич (RU)
Саблуков Виталий Юрьевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)

Реферат

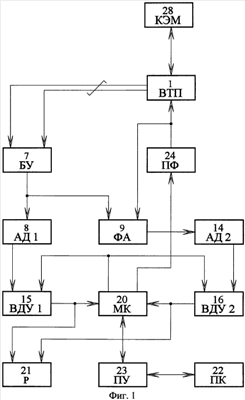

Изобретение относится к измерительной технике. Технический результат: упрощение процесса измерения микрогеометрии коллекторов электрических машин. Сущность: профилометр содержит вихретоковый преобразователь, устанавливаемый над рабочей поверхностью контролируемого коллектора и состоящий из дифференциального усилителя и моста. Одно плечо моста образовано измерительной и компенсирующей катушкой, а другое - активными сопротивлениями. Средние точки плеч моста подключены к входам дифференциального усилителя. К выходу дифференциального усилителя подключен буферный усилитель, который связан с первым амплитудным детектором и схемой преобразования фазового отклика в амплитудный. Схема преобразования фазового отклика в амплитудный состоит из последовательно соединенных детектора нуля, токоограничивающего резистора, полосового фильтра и второго дифференциального усилителя и подключена ко второму амплитудному детектору. Первый и второй амплитудные детекторы соединены с первым и вторым выходными дифференциальными усилителями соответственно. Выходные дифференциальные усилители соединены с регистратором и микроконтроллером, который через преобразователь уровней связан с персональным компьютером. Микроконтроллер также соединен с буферированным по выходу вторым полосовым фильтром, соединенным с вихретоковым преобразователем и схемой преобразования фазового отклика в амплитудный. 5 ил.
