RU 2300737 С1, 10.06.2007. ЕР 0692697 А2, 17.01.1996. GB 2283323 A, 03.05.1995. SU 145004 А1, 01.01.1962.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Томский политехнический университет" (RU), Общество с ограниченной ответственностью "НПО Редвилл" (RU)
Изобретатели:
Гольдштейн Александр Ефремович (RU) Редько Виталий Владимирович (RU) Федоров Евгений Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Томский политехнический университет" (RU) Общество с ограниченной ответственностью "НПО Редвилл" (RU)
Реферат

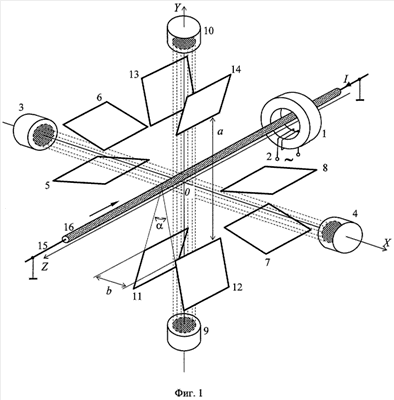

Изобретение относится к средствам измерения эксцентричности проводника электрического кабеля относительно его изоляционной оболочки с использованием магнитного и оптического методов измерительных преобразований. Индуктивно-оптический преобразователь измерителя эксцентричности электрического кабеля содержит индуктор на замкнутом кольцевом магнитопроводе с обмоткой возбуждения, две симметрично расположенные относительно продольной оси симметрии преобразователя и ортогональные друг другу системы взаимоиндуктивных и оптических преобразователей, состоящих каждая из источника и приемника оптического излучения и пары расположенных по разные стороны от оси симметрии встречно включенных измерительных обмоток, имеющих каждая по две согласно включенные секции, секции измерительных обмоток расположены в проходящих через ось симметрии и пересекающихся под углом 60° плоскостях. Технический результат заключается в повышении точности измерений. 4 ил.
