ЭЛЕКТРОД СРАВНЕНИЯ

Номер публикации патента: 2411447

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010100364/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01B007/32
Аналоги изобретения: RU 2112792 C1, 10.09.1998. SU 1763881 A1, 23.09.1992. SU 1633271 A1, 07.03.1991. SU 1132146 A, 30.12.1984. JP 2004226198 A, 12.08.2004.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования Ижевский государственный технический университет (RU)
Изобретатели: Подкин Юрий Германович (RU)
Данилов Юрий Валентинович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования Ижевский государственный технический университет (RU)

Реферат

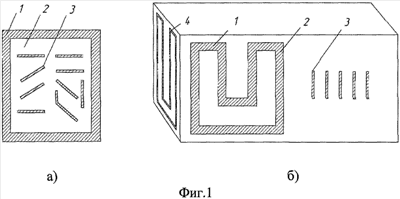

Изобретение может быть использовано для измерения площади металлизации печатных плат в процессе гальваноосаждения и может быть использовано для контроля площади поверхности мелкоструктурных изделий. Электрод сравнения выполнен в виде проводящей пластины, на поверхность которой предварительно нанесено непроводящее покрытие, образующее токопроводящий рисунок, состоящий из элементов простой геометрии различной формы и размеров, причем число элементов каждой разновидности, приходящихся на единицу площади поверхности электрода сравнения, выбрано из условия соответствия среднему числу аналогичных элементов на единицу площади металлизируемой поверхности. Дополнительно нанесено непроводящее покрытие на проводящую пластину, образующее на проводящей пластине токопроводящий рисунок в виде контура, ширина линий которого равна ширине, площадь - площади рамки металлизируемого изделия, на торцевой поверхности проводящей пластины токопроводящий рисунок в виде контура, ширина линий которого равна толщине, площадь - площади торцов металлизируемого изделия, а шаг линий контуров превышает их удвоенную ширину. Изобретение направлено на повышение точности измерения площади металлизации. 2 ил.
