RU 8117 U1, 16.10.1998. SU 1672201 А1, 23.08.1991. SU 471505 А1, 25.05.1975. RU 2049308 С1, 27.11.1995.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Дьяков Иван Федорович (RU) Моисеев Юрий Васильевич (CY) Попович Алексей Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

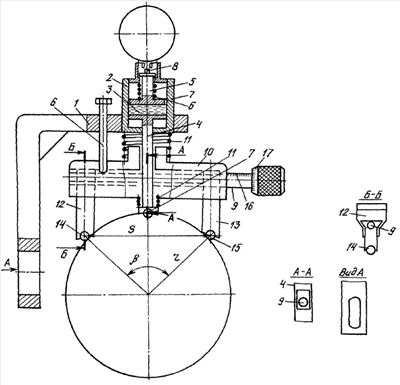

Изобретение относится к измерительной технике и может быть использовано в машиностроении для активного контроля цилиндрических поверхностей. Техническим результатом является повышение точности и расширение технологических возможностей измерений цилиндрических поверхностей. Устройство для активного измерения цилиндрических поверхностей содержит опорную конструкцию, образующую двугранный угол, а также стержень с пружиной, ось которого совпадает с биссектрисой двугранного угла. Причем устройство снабжено подпружиненной опорной скобой с раздвижными по направляющим типа «ласточкина хвоста» опорными каретками, на концах которых установлены подвижные износостойкие шариковые опоры, микрометрическим винтом, который проходит через первый подпружиненный гидротолкатель, имеющий подвижную износостойкую шариковую опору и выполненный с возможностью передачи перемещения через передаточную жидкость в гидроцилиндре на второй подпружиненный гидротолкатель, связанный с измерительной головкой индикаторного типа. 1 ил.
