SU 1193436 А, 23.11.1985. SU 890070 А2, 15.12.1981. RU 2010154 C1, 30.03.1994. US 3808696 A, 07.05.1974. US 4443947 A, 24.04.1984.
Имя заявителя:
Пивин Иван Федорович (RU)
Изобретатели:
Пивин Иван Федорович (RU)
Патентообладатели:
Пивин Иван Федорович (RU)
Реферат

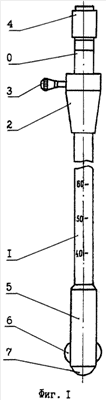

Изобретение относится к измерительной технике и предназначено для использования в качестве устройства измерения линейных величин неровностей профиля поверхности внутренней полости трубы. Сущность: нутромер содержит корпус в виде трубы с отметками глубины погружения, на котором установлен, с возможностью перемещения вдоль трубы, центрирующий конус с элементом крепежа, заглушку с распаянными проводниками и измерительный зонд. Измерительный зонд состоит из трубы большего диаметра, один конец которого соединен с корпусом с помощью переходной втулки с хвостовиком, расположенным в полости измерительного зонда, а другой ограничен сферическим донышком. При этом хвостовик снабжен двумя эквидистантно расположенными упругими пластинами вдоль оси измерительного зонда таким образом, что укрепленные на концах пластин плоские сегменты имеют возможность выхода через продольные окна последнего. На поверхностях упругих пластин расположены тензорезисторы, соединенные посредством проводников через заглушку с прибором, преобразующим сигналы изменения сопротивления последнего. Технический результат: конструкция нутромера предлагаемого вида позволяет оперативно проводить измерение отложений на внутренней поверхности теплообменной трубы и получить достаточно объективную картину ее состояния. 3 ил.
