УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ГЛУБОКИХ ОТВЕРСТИЙ

Номер публикации патента: 2179301

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99123090/28		Получить полное описание патента

Реферат

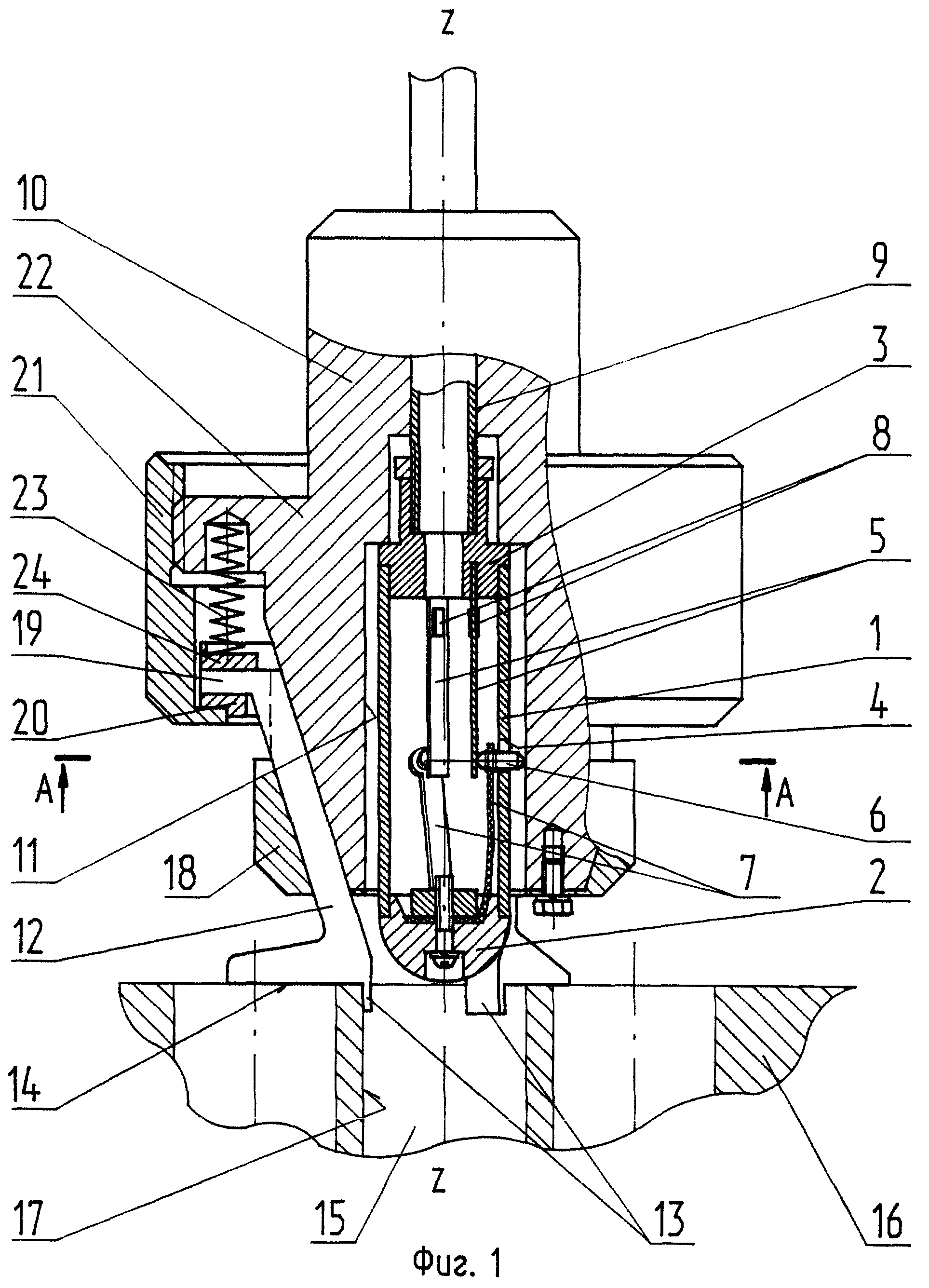

Изобретение относится к измерительной технике. Преимущественная область применения - средства измерения параметров глубоких отверстий. Устройство содержит рабочую часть в виде полого цилиндрического корпуса с выполненными по периметру отверстиями для установки подвижных в радиальном направлении измерительных опор. Один конец опор предназначен для взаимодействия с контролируемой поверхностью, а другой находится в постоянном контакте с расположенной в корпусе тензобалкой. Устройство снабжено измерительными системами для регистрации изменения положения измерительных опор. Устройство дополнительно снабжено направляющей втулкой для удлинительной штанги, соосно соединенной с корпусом в хвостовой его части, при этом направляющая втулка имеет раздвижные в радиальном направлении опоры для установки и удержания корпуса устройства на исходной оси контролируемого отверстия и полость в теле втулки со стороны ее опорного торца для размещения корпуса в исходном положении. Установочные опоры размещены в пазах, выполненных радиально от наружной боковой поверхности втулки, имеющей внешнюю конусную поверхность, и закрытых ограничительной втулкой с ответной конусной поверхностью. Ограничительная поверхность жестко соединена с направляющей втулкой. Техническим результатом изобретения является расширение функциональных возможностей устройства и его универсальность. 3 з.п.ф-лы, 3 ил.
