| УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ИЗДЕЛИЙ |  |
Номер публикации патента: 2172469 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01B007/12 | | Аналоги изобретения: | Иванов Б.Н. Измерение линейных размеров методом обкатывания роликом. -М.: Машиностроение, 1973, с. 28 и 29; SU 883649 А, 23.11.1981. SU 1002820 A, 07.03.1983. SU 1040326 A, 07.09.1983. |
| Имя заявителя: | Саратовский государственный технический университет | | Изобретатели: | Отставнов А.А. | | Патентообладатели: | Саратовский государственный технический университет |
Реферат | |

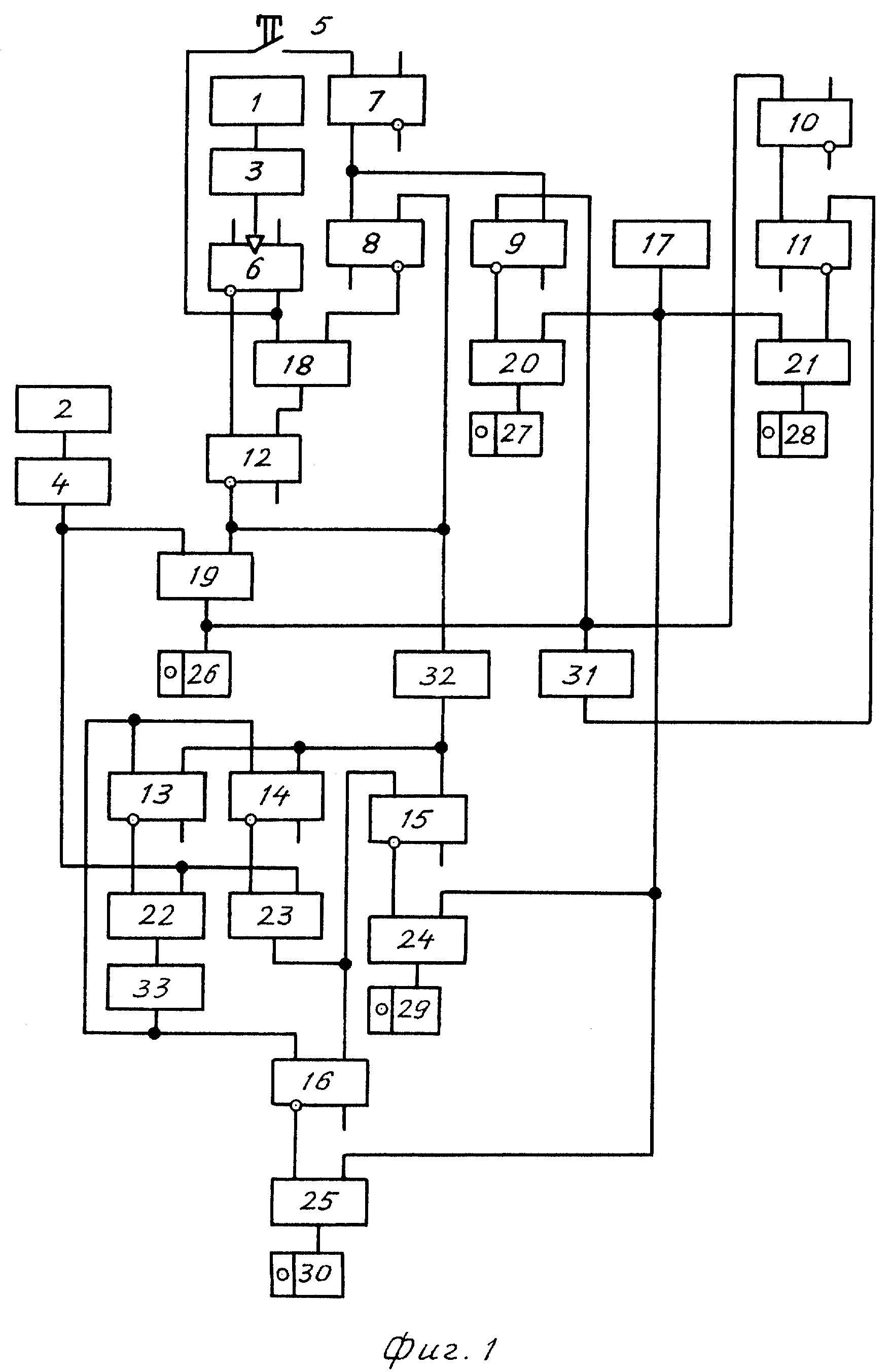

Изобретение относится к измерительной технике и может быть использовано для измерения диаметра различных изделий, например шин колесных транспортных средств. Устройство содержит датчик числа оборотов изделия и датчик пути, подключенные к соответствующим формирователям импульсов. Диаметр изделия грубо определяется подсчетом первым счетчиком количества измерительных импульсов с датчика пути за время между двумя соседними командными импульсами с датчика числа оборотов. Более точно диаметр изделия определяется подсчетом вторым счетчиком количества импульсов с генератора опорной частоты за время между командным импульсом начала оборота изделия и первым после него измерительным импульсом и третьим счетчиком количества импульсов за время между первым и вторым измерительными импульсами. Аналогично работают четвертый и пятый счетчики после поступления командного импульса конца оборота изделия. Устройство позволяет повысить точность измерения за счет определения угла поворота измерительного ролика в начале и в конце полного оборота изделия, обоснованного несовпадением командного и измерительного импульсов. 3 ил.
|
