СПОСОБ КОНТРОЛЯ ПАРАМЕТРОВ ТОЧНОСТИ ТОРЦЕВЫХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ ТИПА "ТЕЛО ВРАЩЕНИЯ"

Номер публикации патента: 2471145

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011132698/28

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	G01B005/08
Аналоги изобретения:	RU 2348006 С1, 27.02.2009. RU 2166729 С1, 23.07.2000. SU 1516761 А1, 23.10.1989. SU 1693354 А1, 23.11.1991. WO 2004/028669 А2, 08.04.2004. US 3771229 А, 13.11.1973. US 2561534 А, 24.07.1951.

Имя заявителя:	Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (национальный исследовательский университет) (ФГБОУ ВПО "ЮУрГУ" (НИУ)) (RU)
Изобретатели:	Чиненов Сергей Геннадьевич (RU) Высогорец Ярослав Владимирович (RU) Максимов Сергей Павлович (RU)
Патентообладатели:	Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (национальный исследовательский университет) (ФГБОУ ВПО "ЮУрГУ" (НИУ)) (RU)

Реферат

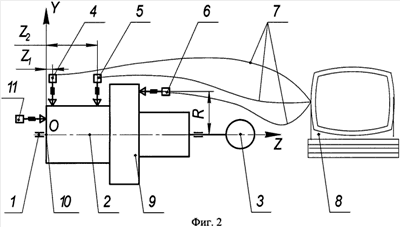

Изобретение относится к измерительной технике и может быть использовано для контроля размеров, формы и взаимного расположения поверхностей. Согласно изобретению, способ включает снятие информации о цилиндрических и торцевых сечениях датчиками линейных приращений, накопление в запоминающем устройстве массива значений измеренных точек сечений в виде радиус-векторов и углов поворота за один полный поворот детали, определение с использованием полученных массивов параметров размерной точности, точности формы и взаимного расположения торцевых поверхностей деталей с учетом оси базовой поверхности детали, проведенной через два центра прилегающих окружностей сечений базовой поверхности, разнесенных в осевом направлении. Одновременно измеряют не менее трех сечений, два из которых - сечения базовой поверхности, остальные - сечения контролируемых торцевых поверхностей. Определяют прилегающие окружности и плоскости, согласно положениям метрологии, на основании данных о прилегающих кривых/поверхностях вычисляют параметры точности формы и взаимного расположения поверхностей. Изобретение позволяет повысить точность измерений благодаря использованию положений метрологии при определении параметров точности. 1 з.п. ф-лы, 6 ил.
