Реферат

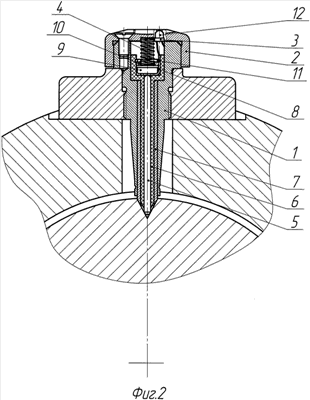

Изобретение относится к станкостроительной области, в частности к робототехнике, и может быть использовано для настройки механического нулевого положения осей кисти манипулятора. Сущность: измерительный патрон содержит корпус 1 с крышкой 2 и измерительный механизм 3. Внутри корпуса 1 установлены пружина 4 и щуп, состоящий из металлического стержня 5, расположенного в изоляционной втулке 6, на которой концентрично установлена токопроводящая гильза 7. В верхней части изоляционной втулки 6 установлена токопроводящая пластина 8 с возможностью взаимодействия со стержнем 5 щупа. На токопроводящей пластине 8 установлен источник питания 9, зафиксированный с помощью шайбы 10 и стопорного кольца 11 относительно изоляционной втулки 6. Пружина 4 размещена между источником питания 9 и крышкой 2 корпуса 1. Измерительный механизм 3 выполнен в виде индикатора 12, установленного в крышке 2 корпуса 1 и электрически соединенного с токопроводящей пластиной 8 и корпусом 1. Измерительный патрон снабжен съемным защитным кожухом 13, который устанавливается на корпусе 1 измерительного патрона с открытой стороны стержня 5 щупа и предохраняет его от повреждения при хранении. Технический результат: повышение точности и сокращение времени настройки. 1 з.п. ф-лы, 2 ил.
