ПРИСПОСОБЛЕНИЕ ДЛЯ КОНТРОЛЯ И ИЗМЕРЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ

Номер публикации патента: 2418263

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009143514/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01B005/14
Аналоги изобретения: RU 78303 U1, 20.11.2008. SU 306340 А1, 11.06.1971. SU 456645 А1, 15.01.1975.

Имя заявителя: Открытое акционерное общество "Производственное объединение "Электрохимический завод" (ОАО "ПО ЭХЗ") (RU)
Изобретатели: Голиков Юрий Михайлович (RU)
Гавриков Анатолий Вячеславович (RU)
Патентообладатели: Открытое акционерное общество "Производственное объединение "Электрохимический завод" (ОАО "ПО ЭХЗ") (RU)

Реферат

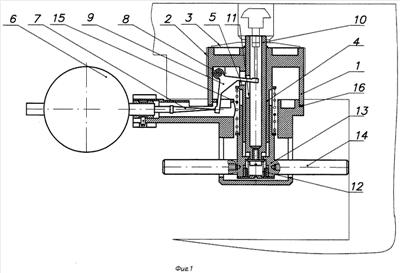

Изобретение относится к измерительной технике для контроля и измерения линейных размеров в условиях ограниченного доступа и может быть использовано в различных областях техники при сборке и установке узлов машин, содержащих детали с заданным осевым зазором. Сущность: приспособление содержит корпус с базовыми поверхностями, индикатор, шарнирно закрепленный на оси рычаг, имеющий возможность регулировки положения оси относительно базовой поверхности и взаимодействующий с одной стороны с деталью, положение которой подлежит контролю, а с другой - с индикатором, ползун и ручку. Индикатор и ось рычага закреплены на корпусе, в центре корпуса со стороны торцевой базовой поверхности выполнена полая направляющая со сквозным отверстием в боковой стенке, ползун с закрепленной на нем и выступающей через отверстие в боковой стенке корпуса ручкой расположен снаружи направляющей, внутри которой расположен полый толкатель со сквозным отверстием в боковой стенке, совмещаемым со сквозным отверстием в направляющей, при этом толкатель подпружинен к ползуну, ползун подпружинен к корпусу, а плечо рычага, взаимодействующее с деталью, расположено в совмещаемых отверстиях направляющей и толкателя. Технический результат: с помощью созданного удобного малогабаритного приспособления обеспечивается высокопроизводительный контроль зазоров в сборочных узлах в условиях ограниченного доступа. 2 ил.
