СОХ М.G, MEASUREMENT OF ARTEFACTS USING REPOSITIONING METHODS. //NPL REPORT CLM2, NOVEMBER, 1997. US 2008228441 A1, 18.09.2008. US 2008028626 A1, 07.02.2008. RU 2096741 C1, 20.11.1997.
Имя заявителя:
Открытое акционерное общество "Ижорские заводы" (RU)
Изобретатели:
Косаревский Сергей Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Ижорские заводы" (RU)
Реферат

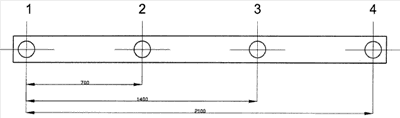

Изобретение относится к области технических измерений, в частности к измерениям геометрических параметров крупногабаритных деталей, размеры которых выходят за габариты диапазона измерений координатно-измерительной машины (КИМ). Сущность: способ включает установку детали в КИМ, ее базирование, измерение координат, перебазирование детали, создание промежуточной базы, преобразование точек одной системы координат в другую систему координат , выраженное в виде ортогональной матрицы 4×4. В качестве опорных точек для создания промежуточной базы берутся следующие точки, относящиеся к конструктивным элементам детали: либо центра основания глухих цилиндрических отверстий; либо точки пересечения трех плоских граней детали; либо экстремальные точки на нерегулярной поверхности деталей (минимумы и максимумы); либо комбинация из вышеперечисленных конструктивных элементов детали. При этом координаты опорных точек в каждом случае следует вычислять методом минимизации суммы квадратов отклонений, а матрицу представить в виде произведения матриц параллельного переноса и вращений вокруг осей, после чего все точки преобразуются в одну систему координат. Технический результат: обеспечение контроля деталей на КИМ с перебазированием без внесения изменений в конструкцию деталей. 1 з.п. ф-лы, 1 ил.
