RU 2242708 C1, 20.12.2004. SU 1000739 A1, 28.02.1983. RU 2275588 C2, 27.04.2006. RU 2279631 C2, 10.07.2006. US 5371953 A, 13.12.1994. JP 8020234 B, 04.03.1996.
Имя заявителя:
Бирюков Игорь Михайлович (RU)
Изобретатели:
Бирюков Игорь Михайлович (RU) Бутрамьева Ирина Игоревна (RU) Рудченко Константин Константинович (RU) Мельник Владимир Петрович (RU) Литреев Виталий Викторович (RU) Фролов Валерий Иванович (RU) Бесков Сергей Васильевич (RU)
Патентообладатели:
Бирюков Игорь Михайлович (RU)
Реферат

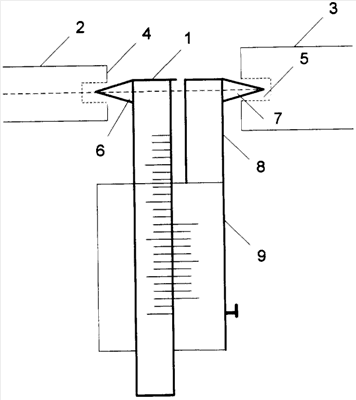

Изобретение относится к измерительной технике и может быть использовано в машиностроительном и ремонтном производстве. Сущность: способ заключается в том, что на оси одного из валов с помощью конуса закрепляют измеритель, выполненный в виде источника света, снабженного линейками, пересекающимися под углом 90° на оси конуса и вала. На другом валу крепят экран, снабженный таким же измерителем и дополнительно снабженный линейкой, начало измерения которой ведется из точки пересечения линеек на экране и выполненной с возможностью поворота вокруг точки отсчета. Включают источник света и, поворачивая дополнительный измеритель на экране до совмещения с проекцией оси другого вала, измеряют расстояние между точками пересечения, и определяют экстремальную несоосность. Технический результат: независимость измерения от разности диаметров (радиусов) валов и исключение процесса поиска экстремальной несоосности. 1 ил.
