RU 2316725 C1, 10.02.2008. SU 1456757 A1, 07.02.1989. RU 2067749 С1, 10.10.1996. WO 03081169 A1, 02.10.2003.
Имя заявителя:
Открытое акционерное общество Научно-производственное объединение "Искра" (RU)
Изобретатели:
Белобородов Сергей Михайлович (RU) Шеховцев Николай Георгиевич (RU)
Патентообладатели:
Открытое акционерное общество Научно-производственное объединение "Искра" (RU)
Реферат

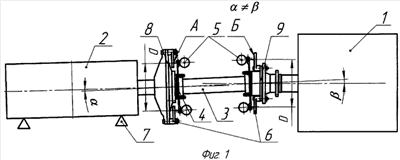

Изобретение относится к машиностроению и может быть использовано для центрирования валов машин, содержащих муфты с длинной распорной частью. Сущность: способ заключается в том, что одновременно двумя индикаторами из четырех, попарно установленными диаметрально противоположно на каждом фланце распорной части муфты в вертикальной или горизонтальной плоскостях, измеряют смещение валов относительно друг друга при их синхронном повороте на 180°. Осуществляют коррекцию их положения. При этом индикаторы устанавливаются на одинаковом расстоянии от оси вращения, перед поворотом валов шкалы индикаторов устанавливают на нуль. После поворота валов разворачивают одну из машин до совпадения показаний диагонально размещенных индикаторов, после чего перемещают одну из машин параллельно относительно достигнутого при развороте положения до совпадения осей валов. Контролируют это положение по уменьшению показаний всех индикаторов в два раза. Технический результат: повышение точности центрирования валов машин и снижение трудоемкости. 3 ил.
