РАДИАЛЬНЫЙ ПЛАНИМЕТР | |
Номер публикации патента: 2171448 | |
Редакция МПК: | 7 | Основные коды МПК: | G01B005/26 | Аналоги изобретения: | ЧЕБОТАРЕВ А.С. Геодезия. - М.: Издательство геодезической литературы, 1965, с.292-300. ПЛОТНИКОВ В.М., ПОДРЕШЕТНИКОВ В.А., ТЕТЕРЕВЯТНИКОВ А.Н. Интегрирующие измерительные приборы. - М.: Машиностроение, 1997, с.127. RU 2145410 C1, 10.02.2000. RU 2135953 C1, 27.08.1999. GB 992094, 08.08.1963. GB 2173913 A, 22.10.1986. US 4616419, 14.10.1986. US 4617740, 21.10.1986. US 5115569, 26.05.1992. US 5727329, 17.03.1998. US 5875556, 02.03.1999. DE 1224515, 17.07.1963. DE 2415345, 17.10.1974. EP 0197173 A1, 15.10.1986. EP 0752574 A2, 08.01.1997. PCT 86/05267, 12.09.1986. CA 1210235, 26.08.1986. SU 1762106, 15.09.1992. |
Имя заявителя: | Самарская государственная архитектурно-строительная академия | Изобретатели: | Григорашенко И.А. Кузьмин Г.И. | Патентообладатели: | Самарская государственная архитектурно-строительная академия |
Реферат | |

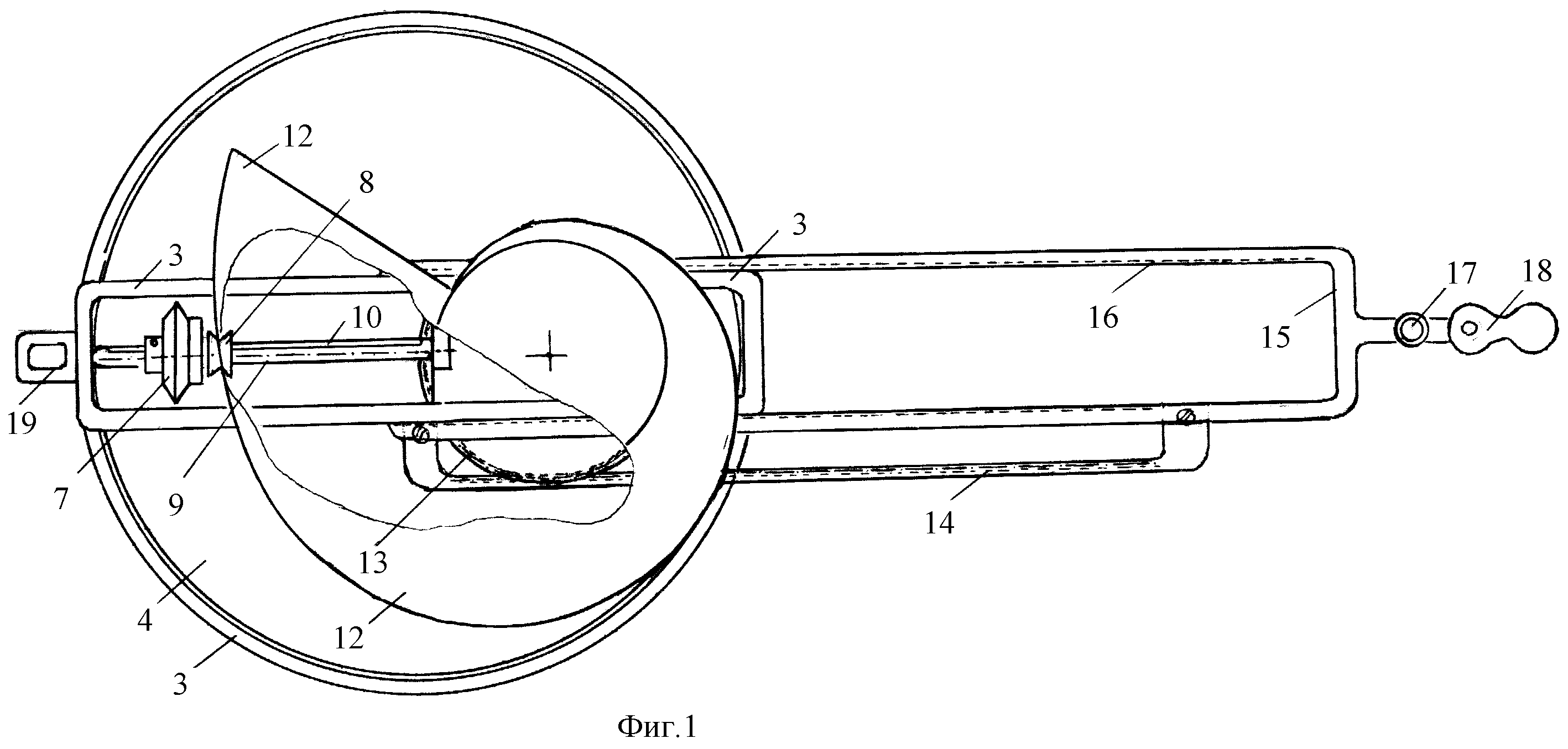

Изобретение относится к измерительной технике и предназначено для определения площадей фигур произвольного очертания. Радиальный планиметр содержит поворотный столик, обводной рычаг с продольным пазом посередине, размещенный на рычаге счетный механизм с обкатным роликом, а также визир на конце обводного рычага. Обводной рычаг выполнен раздвижным и состоит из двух частей. На невыдвижной части размещен обкатной ролик с возможностью возвратно-поступательного перемещения и взаимодействия с фрикционным диском. На второй половине невыдвижной части размещен узел трансформирования радиальных линейных перемещений обводного штифта, размещенного на выдвижной части рычага, в величины, пропорциональные квадрату этих расстояний. Узел содержит эксцентрик, посаженный на вал с возможностью вращения до одного оборота в результате перемещения обводного рычага. На поворотном столике дополнительно установлен фрикционный диск, который посредством планетарной передачи имеет кинематическую связь с шестерней на кольце невыдвижной части рычага. Наружная кромка эксцентрика определяется расчетной формулой и при совершении эксцентриком поворота перемещает обкатной ролик по радиусу фрикционного диска, меняя передаточное число. Техническим результатом изобретения является повышение производительности и точности измерения. 5 ил., 1 табл.
|
