| УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРОВ |  |
Номер публикации патента: 2164003 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01B005/12 G01B005/08 | | Аналоги изобретения: | SU 426128, 30.04.1974. SU 1280301 A1, 30.12.1986. US 5182862, 02.02.1993. SU 1453153 A1, 23.01.1989. |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | | Изобретатели: | Сорокин А.К. | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

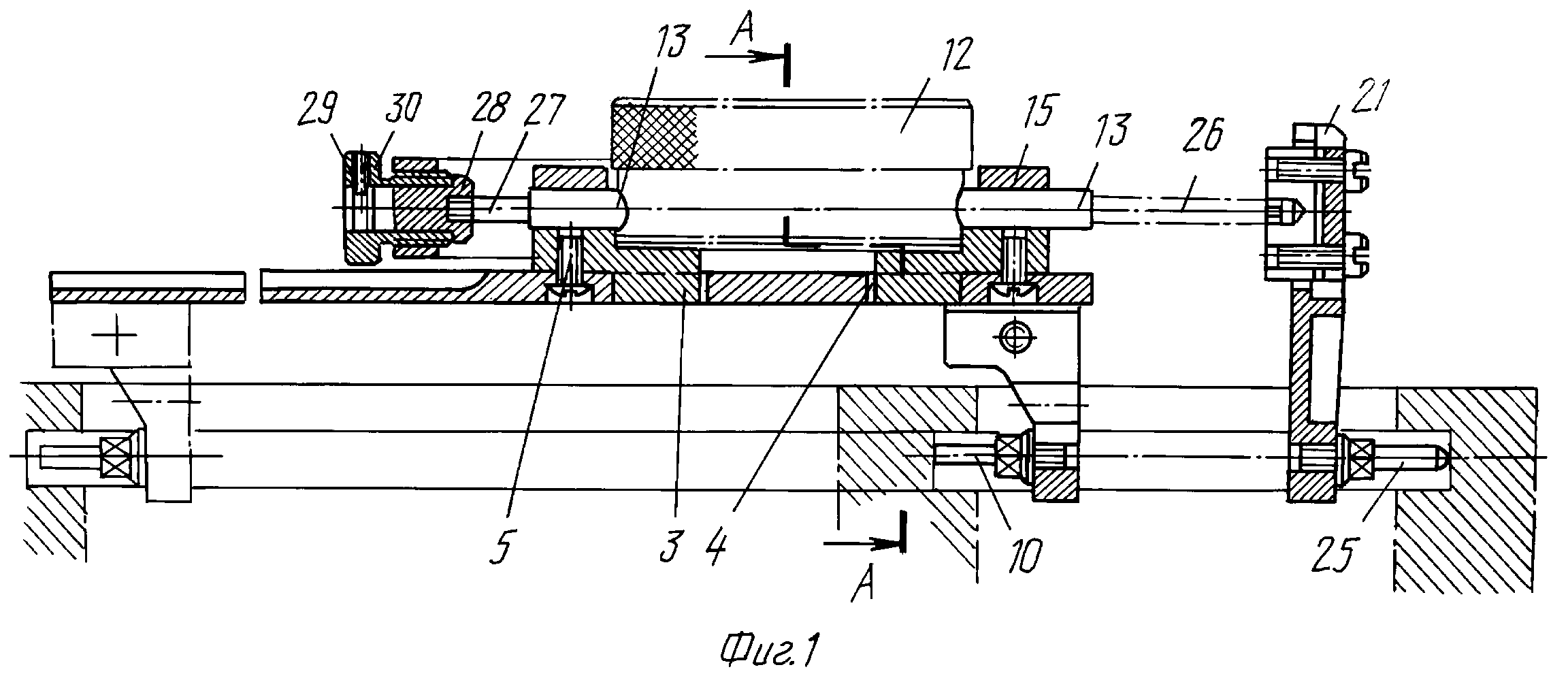

Изобретение относится к области контрольно-измерительной техники. Устройство содержит корпус с закрепленной на нем направляющей, имеющей форму "ласточкина хвоста", сменный хомутик, охватывающий направляющую посредством паза "ласточкин хвост" с возможностью перемещения по ней и фиксации, индикатор 12 с измерительным стержнем 26, пластинчатую рамку с вертикально расположенными сторонами и сменный кронштейн 21, смонтированный на торцевой стороне рамки. Гильзы 13 индикатора 12 неподвижно закреплены в корпусе. Измерительный стержень 26 индикатора 12 своими концами связан с торцевыми сторонами рамки. Один из измерительных наконечников 10 расположен в хомутике, а другой 25 - в кронштейне 21. Ось измерительного стержня 26 индикатора 12 и оси измерительных наконечников 10 и 25 параллельны между собой и находятся в продольной плоскости симметрии рамки. Рамка установлена подвижно относительно корпуса в направлении своей продольной оси посредством прикрепленных к корпусу штырей и взаимодействующих с ними продольных пазов. Рамка подпружинена в продольном направлении относительно корпуса в ту или другую сторону с помощью двух шпилек с пружинами, симметрично расположенных относительно оси измерительного стержня 26 индикатора 12 в одной с ним горизонтальной плоскости. Под шпильки в торцевых сторонах рамки выполнены отверстия, а в торцевых стенках корпуса - резьбовые гнезда для их установки с одной или другой стороны корпуса при измерении соответственно внутренних или наружных поверхностей. Устройство оснащено сменными кронштейном и хомутиком, имеющими измерительные губки. Технический результат - расширение диапазона размеров измеряемых диаметров, расширение технологических возможностей. 1 з.п.ф-лы, 12 ил.
|
