SU 246871 A1, 20.06.1969. SU 1259094 А1, 23.09.1986. SU 248251 А1, 10.07.1969. SU 696268 А1, 05.11.1979. US 5020230 А, 04.06.1991. US 2799090 А, 16.07.1957.
Имя заявителя:
Федеральное государственное унитарное предприятие "Производственное объединение "Завод имени Серго" (RU)
Изобретатели:
Каргин Виталий Алексеевич (RU) Шамгунов Алмаз Тавкильевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Производственное объединение "Завод имени Серго" (RU)
Реферат

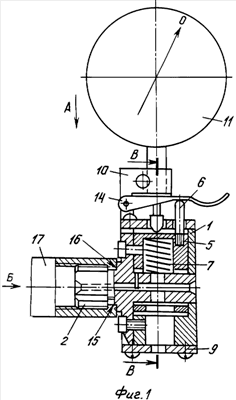

Изобретение относится к машиностроению, а именно к средствам контроля внутренней резьбы. Сущность: прибор для измерения среднего диаметра внутренней резьбы содержит корпус, разрезной калибр, одна часть которого закреплена на корпусе, а другая установлена на подвижной каретке, привод ее перемещения, отсчетное устройство, при этом калибр имеет зарезьбовую проточку. Кроме того, калибр снабжен буртиком, расположенным за проточкой. При этом буртик выполнен с возможностью точной установки контролируемого изделия при упоре его торца в указанный буртик калибра. Технический результат: уменьшение вероятности образования перекосов при установке контролируемого изделия и уменьшение усилия контакта калибра с контролируемым изделием, что в совокупности повышает точность измерения. 4 ил.
