ГОСТ 24851-81. Калибры гладкие для цилиндрических отверстий и валов, ГОСТ 18362-73, Скобы листовые для диаметров от 3 до 10 мм. Конструкции и размеры. SU 1657933 А1, 23.06.1991. RU 2193156 С1, 20.11.2002. SU 1415022 А1, 07.08.1988. SU 1772581 А1, 30.10.1992. SU 1539505 А1, 30.01.1990. SU 1499096 А1, 07.08.1989.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-исследовательский технологический институт им. П.И. Снегирева (ФГУП "НИТИ им. П.И. Снегирева") (RU)
Изобретатели:
Яровой Петр Павлович (RU) Кудрявицкий Владимир Моисеевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-исследовательский технологический институт им. П.И. Снегирева (ФГУП "НИТИ им. П.И. Снегирева") (RU)
Реферат

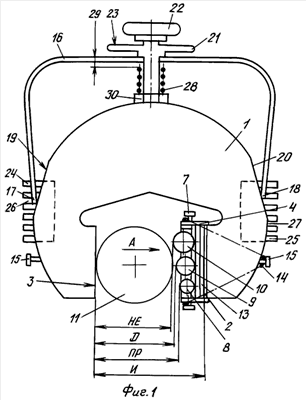

Изобретение относится к измерительной технике и может быть использовано для контроля предельных и(или) измерения действительных размеров в машиностроении. Сущность: скоба содержит корпус с внутренними рабочими плоскостями, параллельными между собой, а расстояние между ними измерено с достаточно высокой точностью. К рабочей плоскости может прижиматься сменный блок разноразмерных шариков, который позволяет преобразовать скобу в многопредельную, а подбором диаметров самих шариков можно трансформировать ее на новые номиналы и пределы. Шарики могут опираться на наборный блок концевых мер, прижатый к рабочей плоскости. Скоба может содержать устройство для измерения действительного значения достигнутого усилия, при котором она проскакивает контролируемый вал, преодолевая имеющийся фактический натяг сопряжения. Соответствующая поправка вводится в результаты измерения диаметра. Технический результат: повышение мобильности, точности, надежности измерений, снижение их стоимости. 2 н. и 2 з.п. ф-лы, 3 ил.
