АРТАМОНОВ Б.А. и др. Электрофизические и электрохимические методы обработки материалов. - М.: Высшая школа, 1983, с.94-95. RU 2016717 C1, 30.07.1994. RU 2012457 С1, 15.05.1994. RU 2246383 С1, 20.02.2005. US 4081652 А, 28.03.1978. US 4383159 А, 10.05.1983.
Имя заявителя:
Открытое акционерное общество "Новокузнецкий металлургический комбинат" (RU)
Изобретатели:
Юрьев Алексей Борисович (RU) Козырев Николай Анатольевич (RU) Закаулов Евгений Геннадьевич (RU) Мезенцев Андрей Владимирович (RU) Корнева Лариса Викторовна (RU)
Патентообладатели:
Открытое акционерное общество "Новокузнецкий металлургический комбинат" (RU)
Реферат

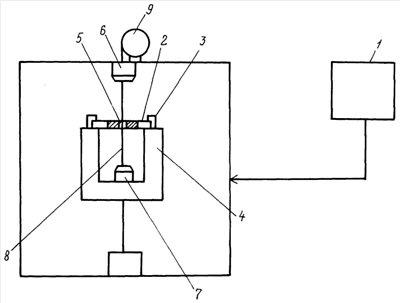

Изобретение относится к черной металлургии, в частности к изготовлению контрольных шаблонов для замера геометрических параметров профиля. Сущность: способ изготовления шаблонов включает вырезку шаблонов с использованием электроэрозионной обработки плоской металлической заготовки с формированием контура шаблонов за счет вырывания частиц металла импульсом электрического разряда, возникающего между электродом и изделием в жидком диэлектрике. При этом вырезку шаблона осуществляют латунным электродом диаметром 0,25 мм при силе тока 45 А и скорости перемотки латунного электрода 60-300 мм/с. Кроме того, в качестве диэлектрика используют техническую воду с диэлектрической проницаемостью 80 Ф/м, а уровень диэлектрика над поверхностью шаблонов составляет 100-190 мм. Технический результат: снижение времени на изготовление шаблонов, снижение расходного коэффициента на металл, повышение точности изготовления шаблонов, возможность изготовления шаблонов из металла любой марки стали, возможность изготовления шаблонов сериями, снижение расхода диэлектрика. 1 ил.
