RU 2311610 C1, 27.11.2007. RU 2267086 C1, 27.12.2005. RU 2006142438 A, 10.06.2008. US 4544268 A, 01.10.1985. US 4598998 A, 08.07.1986. US 5712706 A, 27.01.1998.
Имя заявителя:
Галиулин Равиль Масгутович (RU)
Изобретатели:
Галиулин Равиль Масгутович (RU) Галиулина Римма Равильевна (RU) Галимзянов Рустем Рафаилович (RU) Петров Александр Александрович (RU) Ярмак Илья Николаевич (RU)
Патентообладатели:
Галиулин Равиль Масгутович (RU)
Реферат

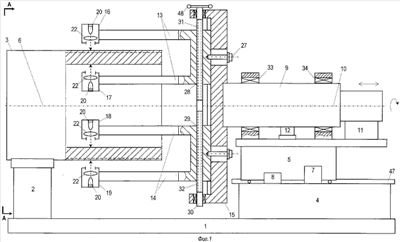

Изобретение относится к контрольно-измерительной технике. Заявленное устройство содержит основание, на котором установлен узел базирования контролируемого изделия, координатный стол, выполненный с возможностью перемещения вдоль продольной оси контролируемого изделия и связанный с датчиком линейного перемещения и электроприводом линейного перемещения, цилиндрический корпус, узел сканирования, имеющий первую вилку и средства для съема информации, датчик углового перемещения и электропривод углового перемещения. А также средство обработки информации, выполненное в виде персональной электронной вычислительной машины (ПЭВМ), размещенный на основании узел совмещения осей, на котором установлен координатный стол. Цилиндрический корпус выполнен с возможностью вращения вокруг продольной оси и установлен на двух подшипниках на координатном столе, узел сканирования имеет установленную симметрично первой вилке вторую вилку и держатель вилок с механизмом регулировки расстояния между вилками. Технический результат - расширение функциональных возможностей устройства, обеспечение возможности работы устройства в промышленных условиях. 3 з.п. ф-лы, 9 ил.
