RU 2152000 C1, 27.06.2000. RU 2267086 C1, 27.12.2005. US 4544268 A, 01.10.1985. US 3922093 А1, 25.11.1975. DE 3306194 A1, 08.09.1983.
Имя заявителя:
Галиулин Равиль Масгутович (RU)
Изобретатели:
Галиулин Равиль Масгутович (RU) Галиулина Римма Равильевна (RU) Галимзянов Рустем Рафаилович (RU) Петров Александр Александрович (RU) Ярмак Илья Николаевич (RU)
Патентообладатели:
Галиулин Равиль Масгутович (RU)
Реферат

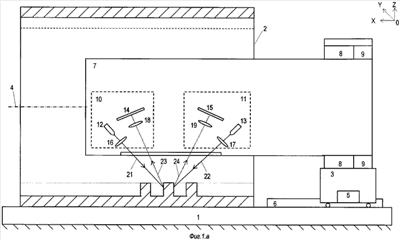

Изобретение относится к контрольно-измерительной технике и может быть использовано для автоматизированного бесконтактного контроля изделий с внутренней резьбой. Сущность: устанавливают контролируемое изделие на основании, размещают внутри контролируемого изделия триангуляционный измеритель дальности, с помощью которого формируют первый зондирующий луч в направлении резьбовой поверхности контролируемого изделия. Перемещают триангуляционный измеритель дальности вдоль оси резьбы контролируемого изделия, принимают триангуляционным измерителем дальности диффузно-рассеянные резьбовой поверхностью лучи, преобразуют их в электрические сигналы, которые подают в персональную электронно-вычислительную машину (ПЭВМ). Дополнительно формируют с помощью триангуляционного измерителя дальности второй зондирующий луч в направлении резьбовой поверхности контролируемого изделия, при этом направляют оба зондирующих луча так, чтобы они лежали в одной и той же плоскости с осью резьбы контролируемого изделия и образовывали с этой осью углы, равные соответственно 1=(60±30)° и 2=(1+60)°. Данная последовательность действий способа может быть реализована в устройстве контроля параметров внутренней резьбы, содержащем основание, на котором установлено контролируемое изделие, подвижную каретку, выполненную с возможностью перемещения вдоль оси резьбы контролируемого изделия и снабженную электроприводом перемещения и датчиком линейного перемещения, триангуляционный измеритель дальности, установленный на подвижной каретке и снабженный электроприводом поворота вокруг продольной оси и датчиком угла поворота, и персональную электронную вычислительную машину (ПЭВМ), входы которой подключены к выходам триангуляционного измерителя дальности, датчика линейного перемещения и датчика угла поворота, а выходы - к электроприводам перемещения и поворота. При этом в триангуляционном измерителе дальности формирование двух зондирующих лучей и прием соответствующих диффузно-рассеянных лучей осуществляется с помощью двух оптоэлектронных головок. Также каждая из оптоэлектронных головок выполнена в виде коноскопа, оптически связанного через объектив с поверхностью соответствующего резьбового участка контролируемого изделия, при этом выход коноскопа является выходом триангуляционного измерителя дальности. Технический результат: расширение номенклатуры типов контролируемых резьб. 2 н. и 3 з.п. ф-лы, 10 ил.
