SU 40578 A1, 31.12.1934. SU 57492 A1, 10.10.1940. RU 93003745 A, 20.09.1995. RU 2164003 C2, 10.03.2001. US 6868618 B2, 22.03.2005. JP 2009244128 A, 22.10.2009.
Имя заявителя:
Хохлов Виктор Матвеевич (RU), Хохлов Павел Викторович (RU), Трипузова Светлана Викторовна (RU), Блинникова Инна Викторовна (RU)
Изобретатели:
Хохлов Виктор Матвеевич (RU)
Патентообладатели:
Хохлов Виктор Матвеевич (RU) Хохлов Павел Викторович (RU) Трипузова Светлана Викторовна (RU) Блинникова Инна Викторовна (RU)
Реферат

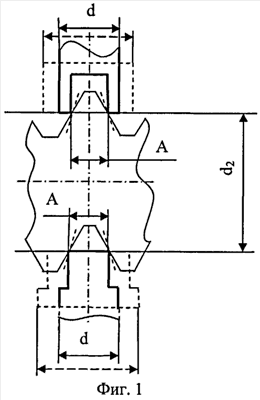

Изобретение относится к измерительной технике, а именно к средствам для линейных измерений средних диаметров резьбы. Предложены вставки к резьбовому микрометру для измерения среднего диаметра резьбы для измерения линейных размеров даже с другими измерительными средствами, отличающиеся тем, что поверхности их выполнены в виде одно- или двухступенчатых цилиндров, меньшая ступень которых может быть конической, с плоскими торцевыми перпендикулярными их оси поверхностями и двумя наружными и двумя внутренними параллельными оси цилиндров поверхностями, образующими паз и выступ одинакового размера А, который может быть равен половине стандартного шага резьбы. При этом касается впадины и выступа резьбы в двух точках с каждой стороны, позволяет измерять резьбу с различными углами профиля. В перпендикулярных оси цилиндров сечениях, проходящих через точки контакта, диаметры цилиндров могут быть равны удвоенному одинаковому размеру А. Расстояние между сечениями составляет измеряемый размер при измерении резьбовых или других поверхностей. Технический результат - повышение производительности и точности измерений, расширение диапазона измеряемых поверхностей и диапазона средств измерений. 1 ил.
