SU 1562686 A1, 07.05.1990. SU 721666 A1, 15.03.1980. JP 60098302 A, 01.06.1985. US 5508808 A, 16.04.1996. US 7355720 B1, 08.04.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Сибирская государственная геодезическая академия" (ГОУ ВПО "СГГА") (RU)
Изобретатели:
Батомункуев Юрий Цыдыпович (RU) Мещеряков Николай Анатольевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Сибирская государственная геодезическая академия" (ГОУ ВПО "СГГА") (RU)
Реферат

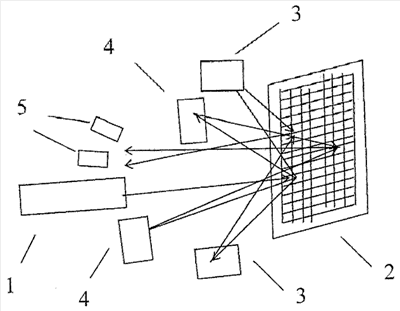

Датчик содержит двумерную дифракционную решетку с периодической структурой, источник когерентного излучения, фотоприемное устройство и четное количество отражающих зеркал. Двумерная дифракционная решетка с положительными и отрицательными порядками дифракции в двух перпендикулярных плоскостях является отражающей и неподвижно закреплена. Источник когерентного излучения, отражающие зеркала, расположенные отражающими поверхностями под углом к дифракционной решетке попарно по одну сторону от дифракционной решетки вдоль перпендикулярных прямых, и фотоприемное устройство выполнены конструктивно в одном считывающем блоке, связанном с движущимся объектом. Зеркала расположены касательно к эллипсоидам, один из фокусов которых совпадает с точкой схождения отраженных от зеркал волн на дифракционной решетке, а другой - с точкой дифракции на дифракционной решетке, таким образом, что среди волн, испытавших двукратную дифракцию, выделяются и совмещаются в пространстве две волны выбранных дифракционных порядков, а полученные интерференционные картины регистрируются фотоприемным устройством. Технический результат заключается в повышении диапазона и точности измерений. 1 ил.
