RU 2191348 С2, 20.10.2002. RU 2124700 C1, 10.01.1999. US 2003107819 A1, 12.06.2003. US 5218427 A, 08.06.1993.
Имя заявителя:
Дукаревич Юрий Ефимович (RU), Дукаревич Михаил Юрьевич (RU)
Изобретатели:
Дукаревич Юрий Ефимович (RU) Дукаревич Михаил Юрьевич (RU)
Патентообладатели:
Дукаревич Юрий Ефимович (RU) Дукаревич Михаил Юрьевич (RU)
Реферат

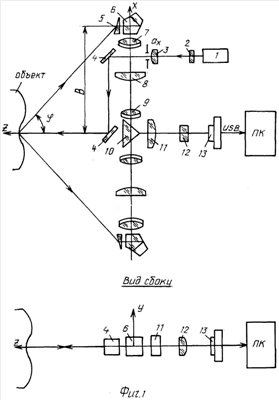

Бесконтактный измеритель профиля содержит осветительную схему, формирующую зондирующую световую линию на объекте, ПЗС-матрицу, двухканальную приемную проекционную схему и вычислительный блок. Двухканальная приемная проекционная схема строит два изображения точек объекта в плоскости ПЗС-матрицы и содержит пента-призмы, оптические оси которых расположены на базовом расстоянии, телескопические системы с коллективом в плоскости первичного изображения объекта и соединительный узел. Соединительный узел направляет световые потоки двух каналов на проекционный объектив-анаморфот, состоящий из двух цилиндрических фокусирующих элементов с ортогональными плоскостями фокусировки и совмещенными плоскостями изображений. Телескопические системы могут быть выполнены из цилиндрических фокусирующих элементов. Анаморфотные узлы обеспечивают выравнивание чувствительности по поперечной и продольной координатам. Технический результат - повышение точности измерений при больших расстояниях до объекта, увеличение диапазона измерений по поперечной, координате и уменьшение размеров прибора. 1 з.п. ф-лы, 3 ил.
