| МАГНИТОСТРИКЦИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ |  |
Номер публикации патента: 2171967 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01B017/00 G01D005/48 | | Аналоги изобретения: | SU 1394033 A1, 07.05.1988. RU 2117914 C1, 20.08.1998. SU 1679187 A1, 23.09.1991. SU 1613855 A1, 15.12.1990. |
| Имя заявителя: | Уфимский государственный авиационный технический университет | | Изобретатели: | Ясовеев В.Х.
Исхаков Р.Р. | | Патентообладатели: | Уфимский государственный авиационный технический университет |
Реферат | |

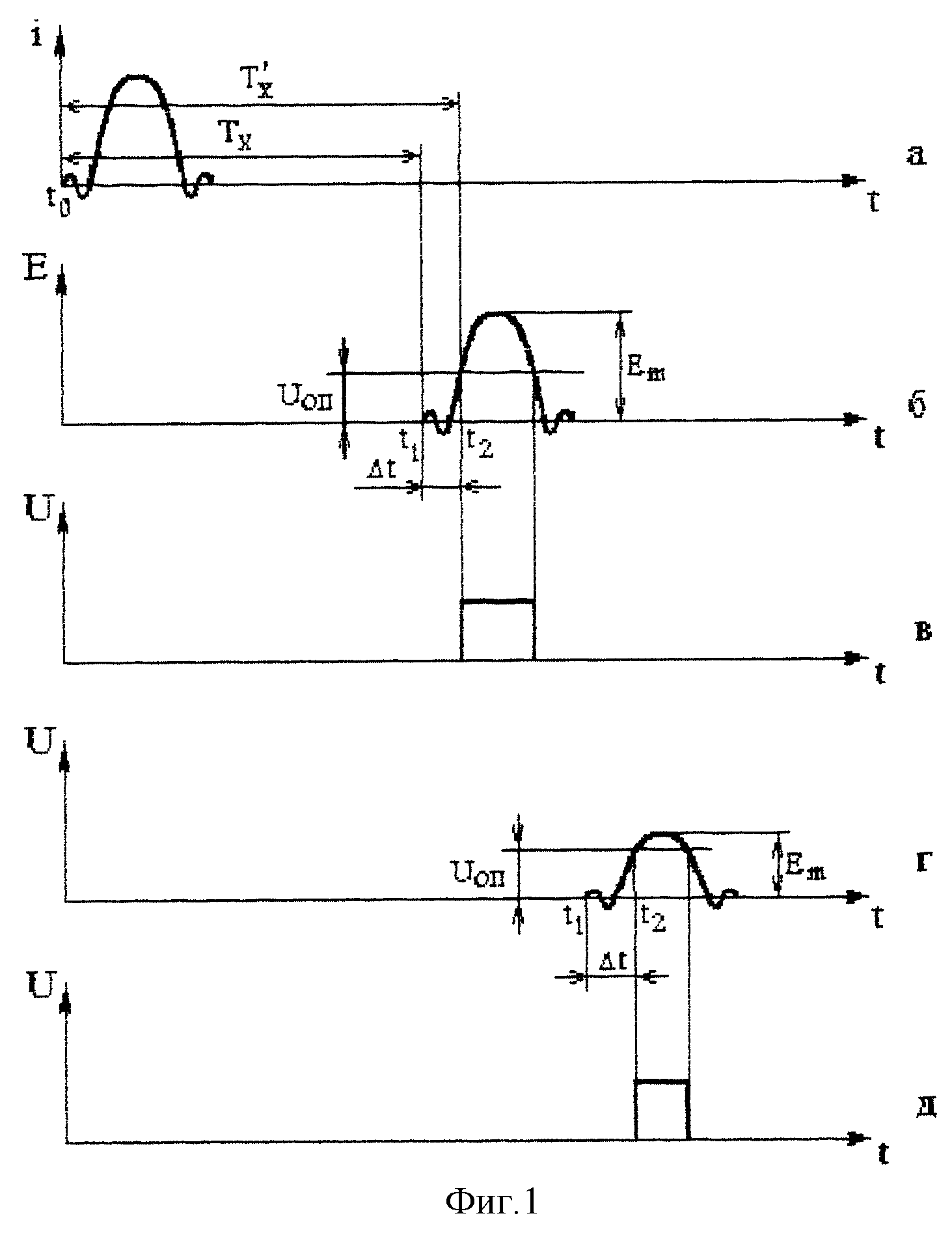

Изобретение относится к измерительной технике. Преобразователь имеет магнитострикционный звукопровод с акустическими демпферами на концах, неподвижную катушку возбуждения и подвижную приемную катушку. Для определения момента прихода УЗ волны схема преобразователя содержит детектор амплитудного значения с резистивным делителем на выходе, источник постоянного напряжения, два компаратора напряжения и элемент И-НЕ, подключенный к выходам компараторов. Амплитудное значение принятого сигнала уменьшается в К раз резистивным делителем и используется в первом компараторе в качестве опорного сигнала. Сигнал источника постоянного напряжения используется во втором компараторе в качестве опорного при устранении прохождения сигналов ложных срабатываний первого компаратора, вызванных помехами. Благодаря установке опорного уровня пропорциональным амплитуде сигнала в приемной катушке, уменьшается погрешность при определении момента прихода УЗ волны и повышается точность преобразования. 4 ил.
|
