ПРЕДОХРАНИТЕЛЬНО - ВЗВОДЯЩИЙ МЕХАНИЗМ ВЗРЫВАТЕЛЯ

Номер публикации патента: 2413176

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009137001/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F42C015/24
Аналоги изобретения: RU 2255302 С1, 27.05.2005. RU 2243486 С1, 27.12.2004. ЕР 1225418 А1, 24.07.2002. DE 10137494 С1, 21.11.2002.

Имя заявителя: Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)
Изобретатели: Поляков Юрий Михайлович (RU)
Шаврин Андрей Георгиевич (RU)
Удовиченко Владимир Николаевич (RU)
Шанина Лариса Викторовна (RU)
Патентообладатели: Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)

Реферат

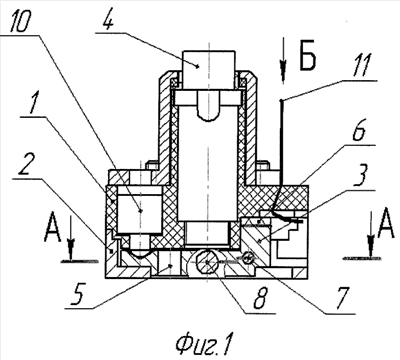

Предохранительно-взводящий механизм (ПВМ) взрывателя относится к взрывной технике. ПВМ содержит корпус с электродетонатором (ЭД), поперечно перемещаемую перегородку, расположенную в направляющем пазу корпуса, инерционный блокирующий механизм с центробежным фиксатором конечного положения перегородки, выполненным в виде двух стержней, расположенных в отверстии перегородки, перпендикулярном оси ЭД, и фиксаторами исходного положения перегородки, один из которых выполнен в виде ступенчатого цилиндра, размещенного в отверстии корпуса и в соответствующем соосном отверстии перегородки, а два других - в виде подпружиненных осесимметричных центробежных фиксаторов. На одной из поверхностей перегородки установлена коммутирующая пластина, а нормально разомкнутые электрические контакты размещены в корпусе напротив паза. На поверхности перегородки выполнен выступ, а в дне паза корпуса - дополнительный сквозной паз, в который она входит выступом с возможностью перемещения вдоль паза. В перегородке выполнено сквозное отверстие, заполненное взрывчатым веществом и смещенное относительно оси ЭД, с возможностью совмещения их осей и замыкания контактов коммутирующей пластиной для подключения к источнику питания после взведения перегородки. Отверстие перегородки под ступенчатый цилиндр выполнено в виде глухого конусного отверстия с углом конусности, выбранным в диапазоне 45-60°, а его контактный торец выполнен в форме сферического сегмента. Повышается безопасность при обращении с взрывателем. 3 ил.
