Федеральное государственное унитарное предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU)
Изобретатели:
Ткач Василий Ефимович (RU) Круглов Генрих Евгеньевич (RU) Стародубцева Елена Валерьевна (RU) Моисеев Валентин Петрович (RU) Филатов Сергей Анатольевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU)
Реферат

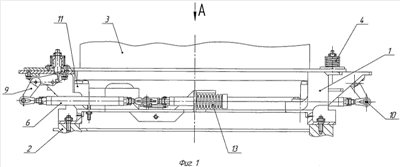

Изобретение относится к области космической техники, в частности к средствам стыковки к основному космическому аппарату полезного груза и отделения его после выведения их на расчетную орбиту. Система отделения полезного груза содержит разъединяемое переходное устройство, установленное между конструкциями космического аппарата и полезного груза и включающее в себя механические замки с удерживающими и фиксирующими звеньями, устройство фиксации механических замков. Система содержит толкатели отделения полезного груза. Устройство фиксации механических замков выполнено в виде равноплечей качалки без ограничения количества плеч, соответствующих количеству механических замков, установленной на оси вращения, закрепленной в корпусе переходного устройства. Равноплечая качалка через сквозные окна переходного устройства шарнирно взаимодействует посредством стержневых тяг с фиксирующими звеньями механических замков, подпружиненные стержни которых имеют выемку под удерживающий поворотный двуплечий рычаг, другим концом взаимодействующим с фиксирующим звеном замка. Одно из плеч равноплечей качалки шарнирно взаимодействует через стержневую тягу с пружинным толкателем, другое с пирочекой, которые жестко закреплены снаружи корпуса переходного устройства. На полезном грузе выполнены ограничители хода, взаимодействующие с подпружиненными стержнями механических замков. Достигается повышение надежности работы системы стыковки и разделения. 4 ил.
