RU 2194944 С2, 20.12.2002. RU 2280597 С2, 27.07.2006. US 3200706 A, 17.08.1965. US 3546999 A, 15.12.1970.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ИНФОРМАЦИОННЫЕ СПУТНИКОВЫЕ СИСТЕМЫ" ИМЕНИ АКАДЕМИКА М.Ф. РЕШЕТНЁВА" (RU)
Изобретатели:
Орлов Александр Сергеевич (RU) Орлов Сергей Александрович (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ИНФОРМАЦИОННЫЕ СПУТНИКОВЫЕ СИСТЕМЫ" ИМЕНИ АКАДЕМИКА М.Ф. РЕШЕТНЁВА" (RU)
Реферат

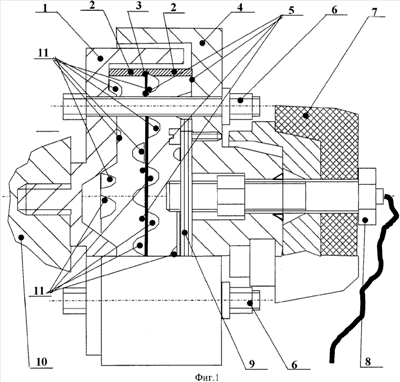

Изобретение относится к области авиационной и ракетно-космической техники и может быть использовано при проектировании различных разделяющихся систем и устройств. Устройство для соединения и последующего разделения элементов конструкций состоит из внешнего и охватываемого корпусов, разрывного пироболта с электрозапалом и элементов крепления. В охватываемом корпусе выполнено ступенчатое осевое отверстие. Внешний и охватываемый корпуса выполнены в виде двух стаканов на ножке, соединенных между собой болтами, установленными параллельно оси устройства. В одном из стаканов в ножке выполнено сквозное ступенчатое отверстие, в котором установлен пироболт и гайка. Отверстие со стороны гайки закрыто набором пластин, выполненных из материала с пределом текучести ниже, чем предел текучести материала корпуса. Пластины имеют отверстие под диаметр болта. Внутри корпуса установлен тонкостенный цилиндр с чередующимися вырезами и опорными поверхностями, выполненными в его торцах. Тонкостенный цилиндр выполнен разъемным в виде двух цилиндров меньшей высоты с чередующимися вырезами и опорными поверхностями. Каждому вырезу одного торца на обоих цилиндрах соответствует опорная поверхность другого торца, выполненная в их торцах. Каждому вырезу одного торца первого цилиндра, установленного со стороны разрывного болта, соответствует опорная поверхность второго цилиндра. Соединение цилиндров выполнено с помощью профилированного кольца с пазами по верхней и нижней его поверхности. Ударная жесткость кольца меньше ударной жесткости первого цилиндра, установленного со стороны разрывного болта, и больше ударной жесткости второго цилиндра. Достигается снижение ударных воздействий на элементы конструкций. 3 ил.
