| УЗЕЛ СОЕДИНЕНИЯ СНАРЯДА С МЕТАТЕЛЬНЫМ ЗАРЯДОМ |  |
Номер публикации патента: 2171965 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F42B014/08 | | Аналоги изобретения: | 120-мм самоходное артиллерийское орудие 2С9. Техническое описание и инструкция по эксплуатации 2С9 ТО. Часть III. Боеприпасы. - М.: Воениздат, 1991, с. 33, 40, 48 и 52; рис. 1, 10, 23 и 30. RU 2100765 C1, 27.12.1997. US 3431815, 24.01.1968. US 3882779, 23.04.1974. GB 1221553, 03.02.1971. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Государственное научно-производственное предприятие "Базальт" | | Изобретатели: | Базилевич В.М.
Приоров В.А.
Руссков В.Ф.
Снопок Ю.Г. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Государственное научно-производственное предприятие "Базальт" |
Реферат | |

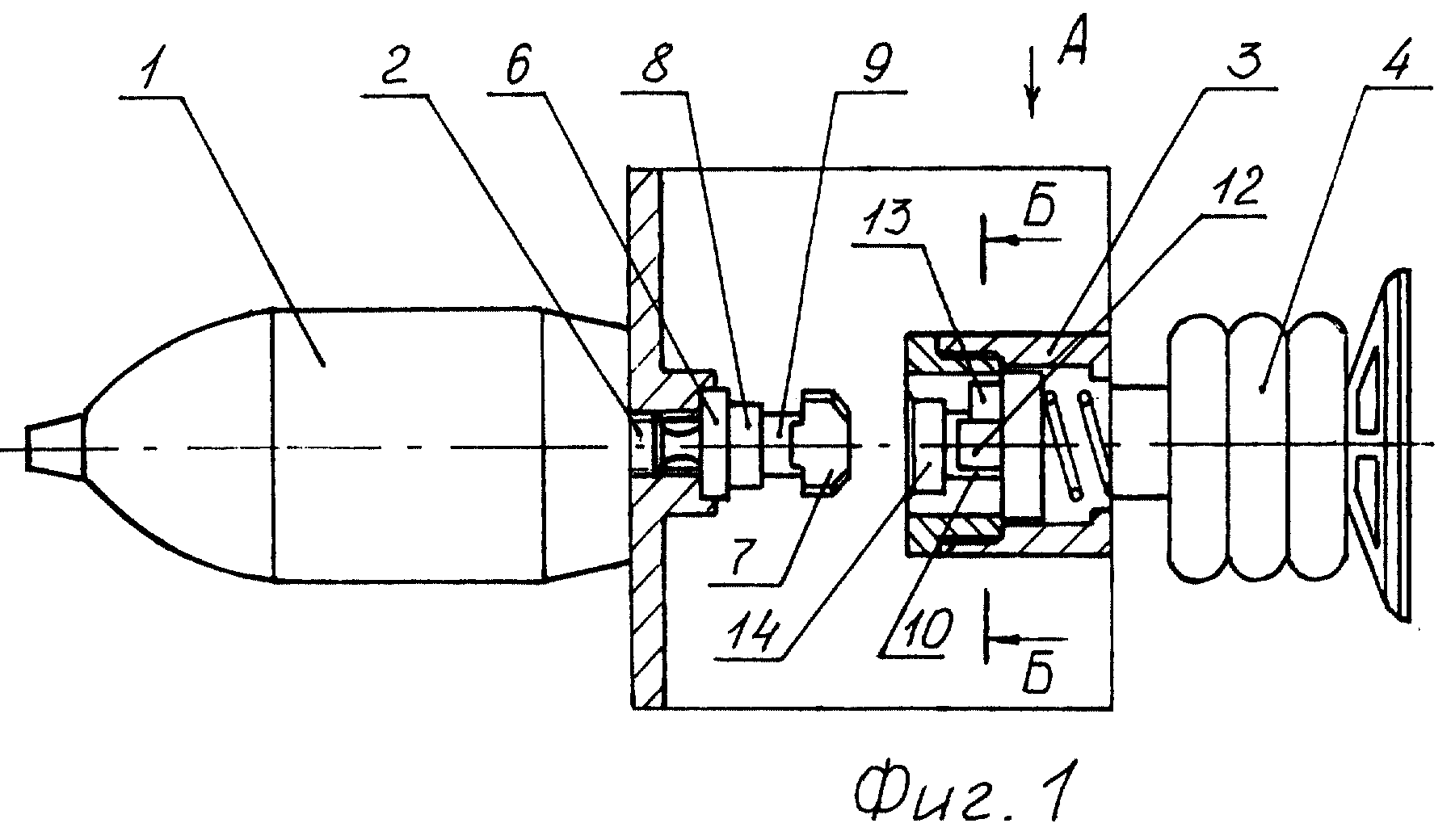

Изобретение относится к артиллерийским боеприпасам. Узел соединения снаряда с метательным зарядом содержит установленный на дне снаряда хвостовик с боковыми выступами, цилиндрическая часть которого ограничена фланцем и выступами, и закрепленную на метательном заряде втулку с цилиндрическим отверстием, фигурными прорезями в виде сквозного и глухого пересекающихся пазов и подрезанной по диаметру выступов хвостовика парой противоположных перемычек. Цилиндрическая часть хвостовика выполнена ступенчатой в виде двух цилиндров разного диаметра, при этом диаметр цилиндра, расположенного у фланца, больше диаметра центрального отверстия втулки, но меньше диаметра выступов хвостовика. Со стороны торца втулки соосно с ее центральным отверстием выполнена цилиндрическая проточка, диаметр которой больше диаметра цилиндра, расположенного у фланца хвостовика. Изобретение позволяет исключить нештатную стыковку снаряда с метательным зарядом. 6 ил.
|
